White Water flipperkast restauratie

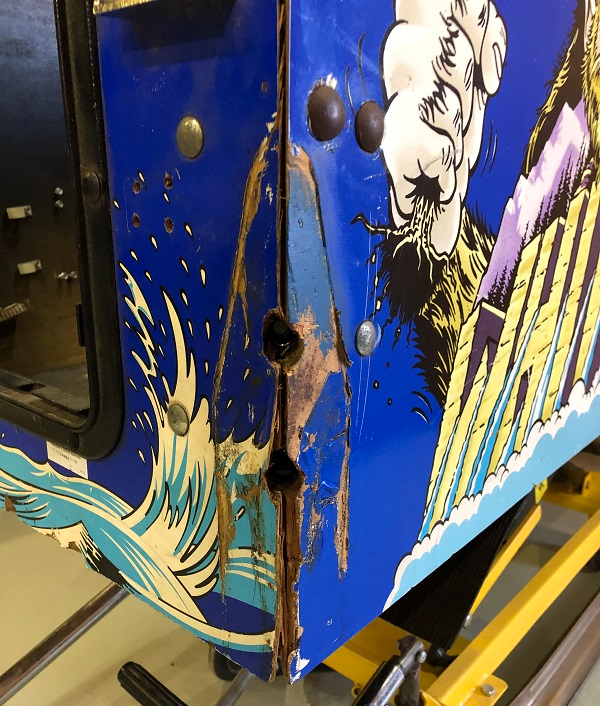

Een White Water flipperkast als bouwpakket kopen is voor mij echt de mooiste uitdaging. Via marktplaats kwam ik de advertentie tegen met de opmerking "what you see is what you get". Een paar foto's lieten niet heel veel zien maar ik wist dat deze kast verre van compleet ging zijn. We gaan het er gewoon op wagen en zien wel waar we mee thuis komen. Na een leuke kennismaking met de verkoper werden de spullen in de auto geladen en reed ik weer terug naar mijn werkplaats waar ik de flipperkast kon inspecteren. Je ziet het al op de foto hieronder. Het cabinet was er niet best aan toe en werd met diverse bouten bij elkaar gehouden.
Ga ik dit nog kunnen repareren of wordt het een nieuw cabinet? We gaan het zien. Voorlopig gaan we gewoon proberen om die slechte hoek weer wat beter te krijgen zonder al die bouten. Gelukkig was er geen vocht aanwezig en was dit nog best wel te repareren in mijn optiek.

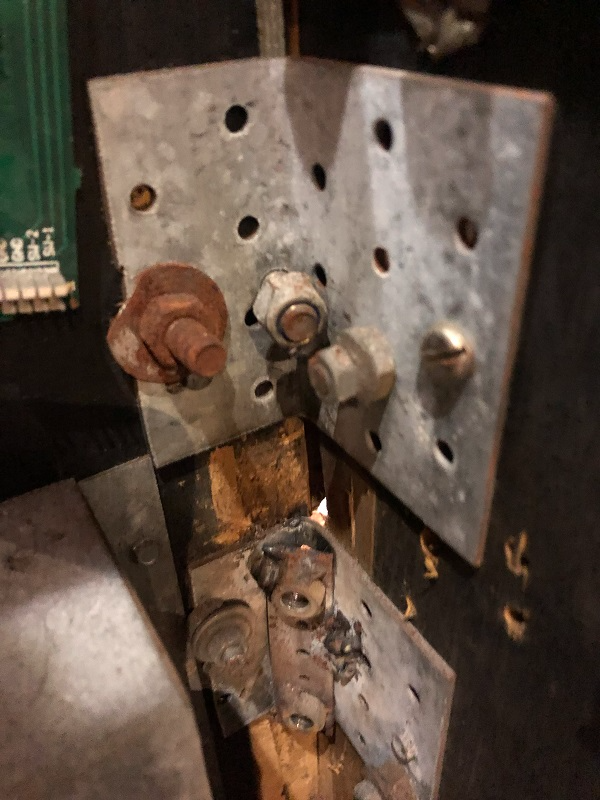

Hobby Bob werk :-) Tja je weet natuurlijk dat dit erbij hoort als je z'n project koopt. Ik deins er in ieder geval niet voor terug en weet dat dit in een later stadium altijd wel goed komt. We beginnen maar eens met het een en ander aan "hardware" te verwijderen.
En dan eens kijken of we nog een passend hoekstuk kunnen maken.

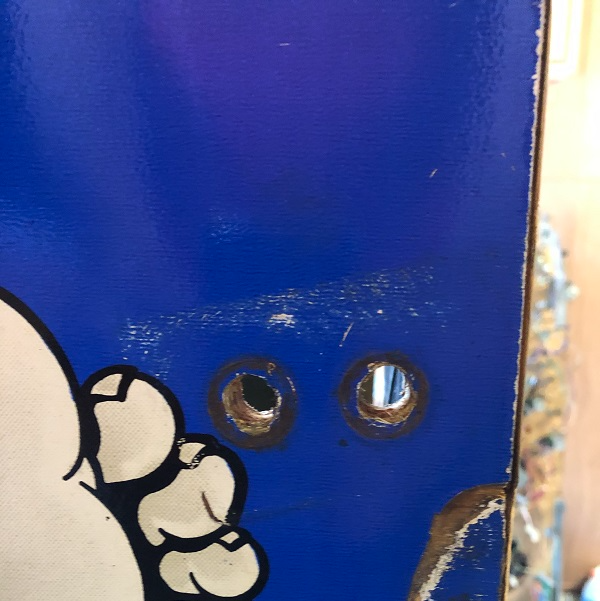

Nog meer gaten?
Genoeg om eerlijk te zijn en vooral op plekken waar ze niet horen. Houtbewerking stond voor dit cabinet op het programma en veel lijmwerk om de boel weer tot een stevig geheel te krijgen.
Met lijmklemmen en een voeding als gewicht begon ik met het lijmen van de hoeken. Daarna ga ik de binnenkant verstevigen en ook alle gaten in het cabinet dichtmaken. Genoeg werk nog te doen. We laten het cabinet maar even voor wat het is. Echter moet ik er nog wel bij vermelden dat ik nog heel weinig foto's van deze restauratie kan plaatsen omdat er een groot deel verloren is gegaan met een crash van mijn NAS thuis :-(
We moeten het maar doen met de foto's die ik nu nog over hebt.
What you see is what you get

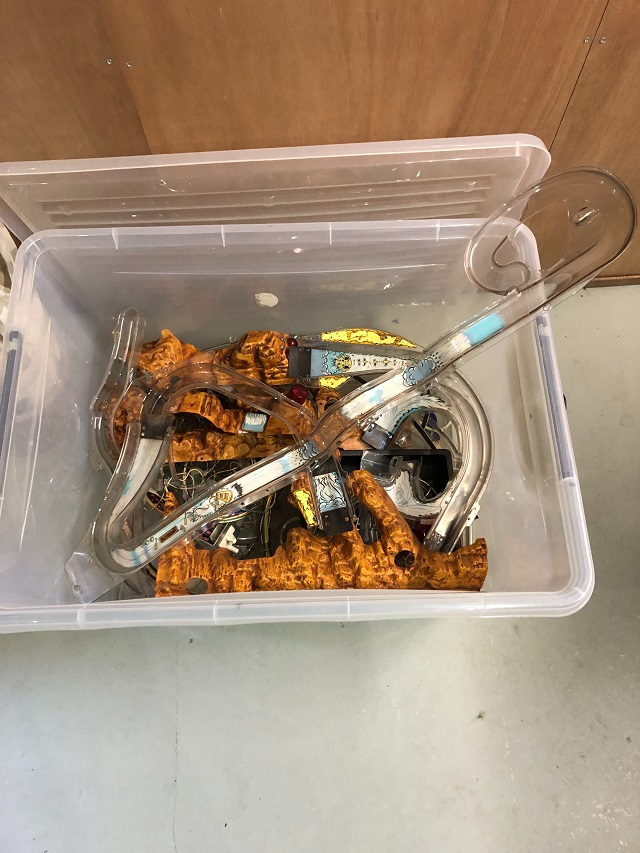

Wat hebben we nog meer meegekregen met dit project? Een half compleet speelveld waar nog wel het een en ander ontbrak en een doos vol met onderdelen die niet allemaal bruikbaar waren en ook zeker niet voor een White Water flipperkast waren.
Daar kan je het mee doen. Gelukkig waren de belangrijkste boarden wel aanwezig in de kopkast maar niet het board voor de topper. Ik denk dat het nu wel eens tijd gaat worden om een inventarisatie te maken van de missende spullen. Er zal tijdens dit proces nog best wel meer volgen maar ik begon met de volgende lijst:
Speelveld ramps en mountains.
White Water Williams/Bally Canyon Ramp #A-15840
White Water Williams/Bally Falls Ramp #A-15838
White Water Williams/Bally Whirlpool Ramp #03-8693
White Water Williams/Bally Upper to Lower Ramp #03-8691
White Water Williams/Bally Lower to Upper Ramp #A-15830
White Water Williams/Bally Mountain Set #03-8785-SET
Speelveld boven en onderkant:
A-13270
Lamp socket - wedge base 4 inch leads - 24-8776-1 3x
Pop Bumper Base C-115-1 3x
Pop Bumper Body - Williams/Bally - Long 38mm 3x
Pop Bumper Skirt - BLUE 3x
Spring - compression pop bumper 10A-7 3x
Mini Post 1-1/4 inch - BLUE Transparent 5x
Premium Ultra-Gloss Pinball, 27mm Low Magnetic 3x
Target Switch - Standard - Oblong 3D Narrow - Universal Mount 2x
Target Switch - Standard - Square 3D - Universal Mount - Opaque - Williams 2x
Bee PU Post Sleeve Long 1-1/16" 4x
Silicon Ring 1" ID 1x
Silicon Ring 1-1/4" ID 2x
Silicon Ring 3/16" ID 4x
Silicon Ring 5/16" ID 4x
Silicon Ring 3/4" ID 2x
5647-12693-04 switch
Rubber grommet flipper
Opto base mounting - black - 03-8506
Opto base mounting - white - 03-8506
Schroeven voor opto
Molex 0.093 3pens male connector
Molex 0.093 2pens male connector
Flasher sockets
standup post schroefdraad
standup lange zwarte
Dop voor shooter
Hex 3 cm
4 6/32 8/32 verleng bout
m4 schroeven voor posts
Opto's twee plus kabelboom en connector
Eject OUTHOLE
03-8561 Ball popper cup
01-9794 Coil Mounting bracket 2 maal
10-135 Spring
23-6420 Rubber Grommet
02-4672 Armature Assembly
01-11261 Switch bracket mini playfield
H-15997 Opto cable
H-15794 Ramp switch cable
H-15795 Upper playfield lamp cable
H-15796 Upper playfied solonoid
H-15882 Upper playfield flipper cable
31-1726-2 Bigfoot plastic
01-9654-2 Switch bracket left
Upper playfield flipper spoel
Lower left: FL-15411 (orange)
Lower right: FL-11629 (blue)
Upper right: FL-11630 (red)
Upkicker Spoel: AE-26-1200
2165 .2 5795-10938-14 "ribbon cable-26 pin 14""" 1
2166 .2 5795-12653-03 "ribbon cable-34 pin 3""" 1
2167 .2 5795-13018-00 ribbon cable-34 pin 1
2168 .2 5795-12838-30 ribbon cable-14 pin 1
metal-hex-spacer-mounting-bracket
williams-bally-1-metal-post
03-8319-narrow-post-1-1-4_9
=============================================
Zo dat is een mooi lijstje om mee te beginnen. Het is qua klein matriaal wel redelijk compleet en een goed startpunt om het speelveld weer in orde te krijgen (dacht ik). Het volgende probleem is het bestellen. Er is helaas geen enkele winkel waar ze alles op voorraad hebben dus moest ik de lijst verdelen over 4 winkels in Nederland, Duitsland en Australie. Dat wordt dus even wachten op alle spullen alvorens te kunnen beginnen met het speelveld.
Nog een tegenvaller kwam ik iets later tegen. Ik had in de dozen al wat ball guides zien liggen en ging ervanuit dat deze voor dit speelveld waren. Wat schetste (niet echt) mijn verbazing, geen enkele was voor de White Water. Oke, volgende uitdaging. Ball guides zien te vinden. Pinside? Nope, niemand. Flippermarkt? Nope, niemand. Hmmm, komt wel goed een keer. Eerst maar eens concentreren op de rest van het speelveld.
Een eerste lading aan pakketjes was binnen en ik besloot om eerst het mini speelveld weer te voorzien van nieuwe lampfittingen en deze te bedraden uiteraard. Ook opto's en wat er allemaal nog meer mist aan klein matriaal. Bigfoot was onthoofd en daar moest een nieuw hoofd en tapijtje voor komen.
De assembly was ook wel aan wat onderhoud toe.
Kleine klusjes maar ik moest toch nog wachten op de pakketjes uit Australie. Daar zaten nog wat missende opto onderdelen bij voor het speelveld en mini speelveld plus 1 ball guide die nog tweedehands op voorraad was.
Bigfoot met een nieuw hoofd en tapijtje :-) Tapijtje? Ja, dat was wel leuk. Hoe kom ik aan haar? Via internet kun je kleine staaltjes bestellen van tapijt. Na veel zoekwerk vondt ik de juiste kleur en structuur om een pruik te maken voor onze grote vriend. Beetje Crea Bea zeg maar.
Een tweede speelveld
Soms heb je gewoon mazzel en in dit geval had ik dat ook. Wat gebeurde er? Een medeliefhebber waar ik goed bevriend mee ben had een White Water met een extra clearcoated speelveld gekocht. Hij vroeg mij om dit speelveld om te wisselen met zijn oude speelveld die ik dan mocht overnemen. Dit speelveld was een betere kandidaat dan het huidige speelveld wat ik nu aan het opbouwen ben. Uiteraard wilde ik dat wel en zo geschiedde.
De twee speelvelden werden opnieuw opgebouwd en mijn mindere speelveld kon ik later altijd nog eens restaureren. Een ander bijkomend voordeel was dat ik nu over alle missende ball guides beschikte om deze na te laten maken. Dat was even zoeken naar de geschikte metaalbewerker maar ik vond er 1 vlakbij gelukkig. Na het afspreken van een prijs (slik) konden ze aan de slag. 3 weken wachttijd maar dan heb je ook wel wat.

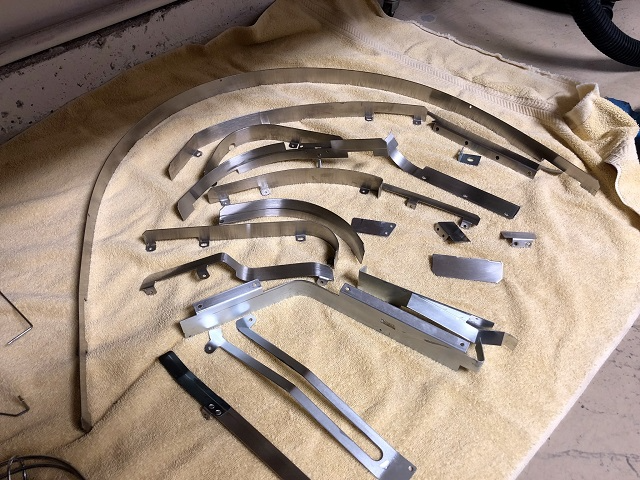

De originele van het omgebouwde speelveld.

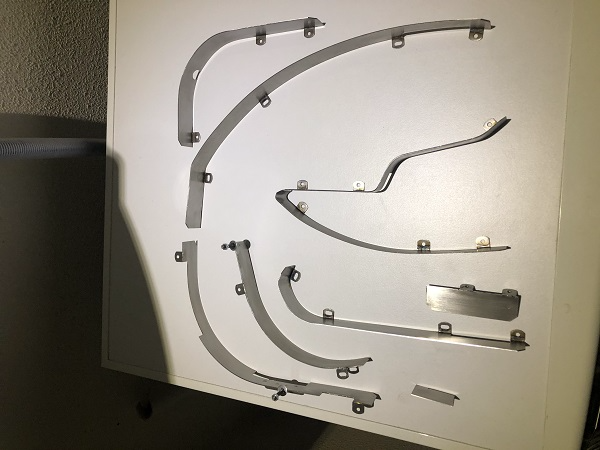

En een set nieuw gemaakte ball guides. Wat een vakwerk zeg, niet te onderscheiden van het origineel. Een kostbaar grapje maar ik kon niet anders. Erg blij mee want nu kan ik echt door met de opbouw. Ik was nu wel op een punt gekomen om eerst de kast helemaal in orde te krijgen (technisch) en later de echte restauratie te doen. Voor nu is dit het doel en al maanden (want zo lang duurt het gewoon) de grootste uitdaging. Nog even de laatste loodjes.

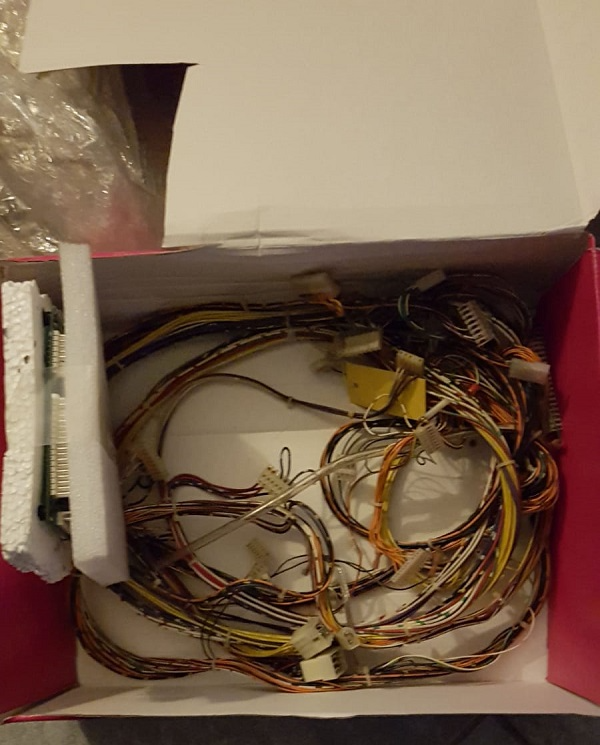

Terugplaatsen van de onderdelen in het cabinet. Wat?? Nee he, ik mis wat. Alweer? Ja een kabelboom dit keer. Daar gaan we weer. Het fliptronics wire harness ontbrak. Tuurlijk, dan gaan we dat even zelf maken dacht ik. Nou, niet helemaal want gelukkig vondt ik via via in Portugal iemand die nog een soortgelijk harness uit een Huricane had. Dat werd dus alleen nog het stukje naar de fliptronic boardjes in het cabinet opnieuw bekabelen. Dat scheelt weer een hoop extra werk.

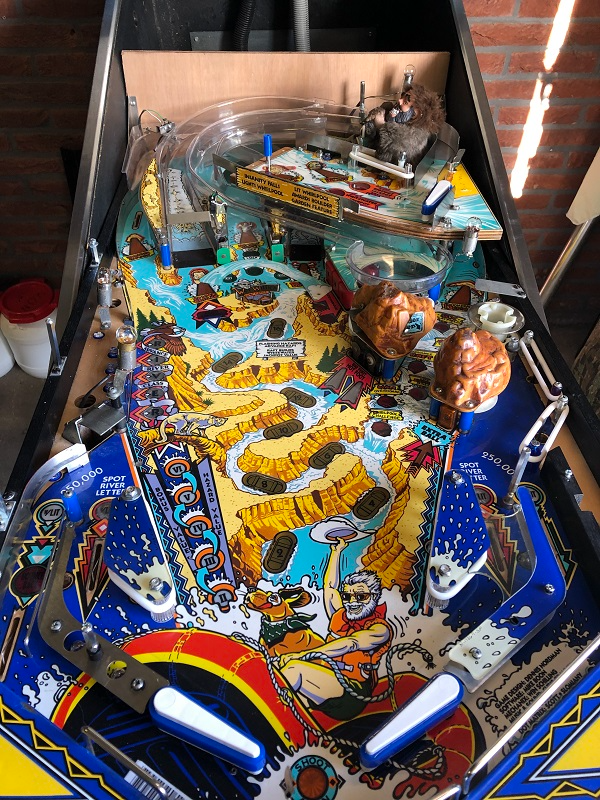

Langzaam vordert het opbouwen en komt de eerste keer aanzetten steeds dichterbij.
Missen we nog wat? Yep, achterkant speelveld had geen achterwand dus die zelf maar gemaakt van MDF. Nog niet bewerkt want dit gaat later allemaal gebeuren tijdens het tweede deel. Zoals gezegd, eerst maar eens de kast opstarten en kijken wat er nog mis is. Tot mijn grote verbazing startte de kast helemaal door en kwam de verwachtte melding op het DMD "time and date not set". Wow, dat had ik echt niet verwacht. Na deze ingesteldt te hebben en het eerste spel te hebben afgedrukt kon er gespeeld worden. Op een aantal switches na (afstellen) werkte het speelveld helemaal goed maar had ik een probleem met het soundboard. Tuurlijk!!!
Even het soundboard omgewisseld met een reserve en die deed het perfect. Oke, die laat ik er inzitten dan en kijk later nog wat er mis is met dit soundboard. De kast speelt zonder fouten nu. Topper mist nog en het lampboard voor de topper ook maar verder geen issues. Deel 1 geslaagd!!
