Williams The Flintstones flipperkast restauratie.
Welkom bij dit blog over de restauratie van een Williams Flintstones flipperkast. Deze flipperkast werd gekocht als niet compleet en dat was niets teveel gezegd door de verkoper. Er ontbrak wel het een en ander aan hardware maar dat maakt de uitdaging alleen maar groter. De vaste lezers van de Spinner ( clublad van de NFV) hebben hier waarschijnlijk al wat over gelezen in het artikel dat Bas Vis geschreven heeft. Ik heb daarna ook een beetje verzuimd om deze restauratie in blogvorm op de website te zetten. Excusses daarvoor maar beter laat dan nooit. Nu ik even tijd heb tijdens de restauratie van de Gottlieb HOOPS vond ik het tijd voor een blog over deze flipperkast die inmiddels bij mijn vriend Edwin staat. Gaan jullie mee terug in de tijd?
De eerste inventarisatie na aankoop.
Altijd een leuk moment. Aangekomen in de werkplaats en eerst een onderzoek doen wat er nu allemaal ontbreekt aan deze kast. Laat ik dit maar even op een rijtje zetten hier.
- Backbox zonder lampen, bedrading en wedge fittingen.
- Diverter assembly.
- Cabinet kaal en niet gestickerd.
- Zelfgemaakte backbox.
- Printplaten uit een W?D.
- Geen speakers.
- Speakerpanel ontbrak.
- Speelveld had verschillende ontbrekende onderdelen.
Genoeg te doen zal ik maar zeggen. Laten we eens beginnen met het grootste project van deze restauratie. Het compleet maken van de kopkast.
De kopkast
Waar te beginnen? Helaas ben ik wat foto's kwijt maar ik ga het doen met wat ik nog heb. We beginnen bij het lampboard. Deze moest zoals gezegd compleet opnieuw voorzien worden van fittingen en bedrading. Eerst maar eens kijken hoe alles aangesloten zit.
Backbox GI
Flashers

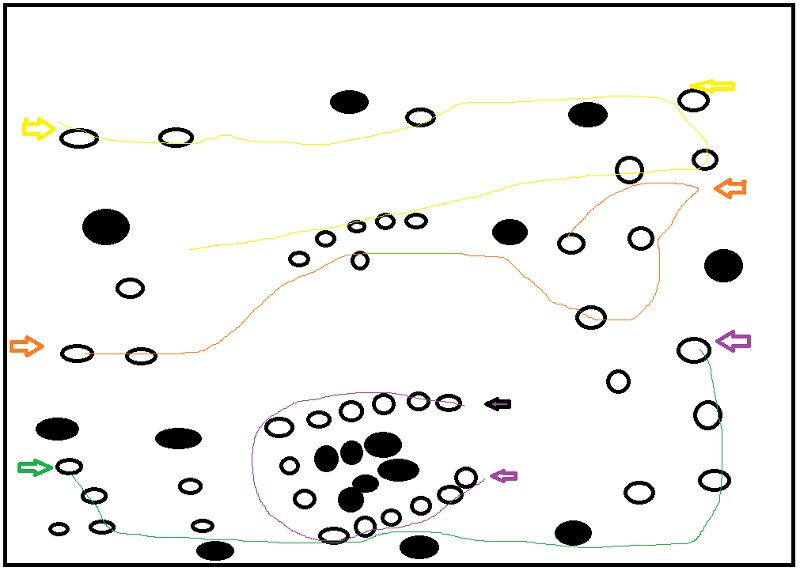

Oke, de bedrading voor de backbox GI en flashers is nu duidelijk. Hoe verder? Omdat ik geen voorbeeld van een backbox voorhanden had was het internet afstruinen om te zien welke GI stringen waar zaten. Met een beetje hulp van een kennis van Peter Koch (inkochnito) werd het langzaam duidelijk hoe het aansluiten moest gebeuren. Ik tekende voor mijzelf nog even de strings in.
Dat waren de GI strings en nu de Flashers nog even uitvogelen.
Nice, duidelijk ( voor mijzelf) en we kunnen beginnen aan de opbouw van het lampboard. Eerst maar eens de hardware uitmeten en monteren zodat ik hem goed kan afstellen in de kopkast straks.

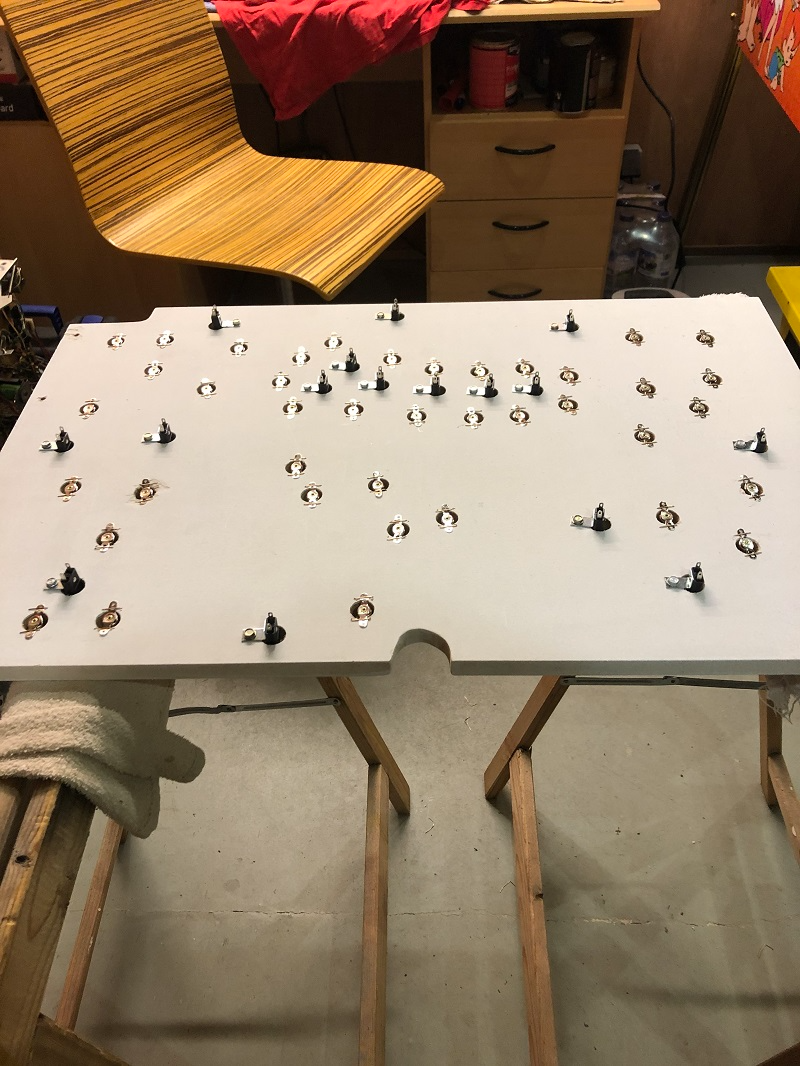

Daarna alles in de witte primer gezet waarna afgelakt met wit. Nu ik het schema had kon ik beginnen met nieuwe fittingen te monteren. Helaas zijn de originele wedge fittingen obsolete en moest ik kiezen voor een alternatief. Ik gebruikte standaard bajonet fittingen als alternatief voor de GI en standaard wedge voor de flashers.
Klaar om de GI stringen te gaan aanleggen. De hele bedrading er maar eens op solderen.
En uiteindelijk alles even ophangen in de backbox om de bekabeling af te maken en de IDC connectoren te monteren.
Hier zie je ook de kast nog in zijn vuile nog niet aangepakte staat. Ik wil alles altijd eerst technisch op orde hebben alvorens ik begin met het speelveld.
Verder met de backbox.

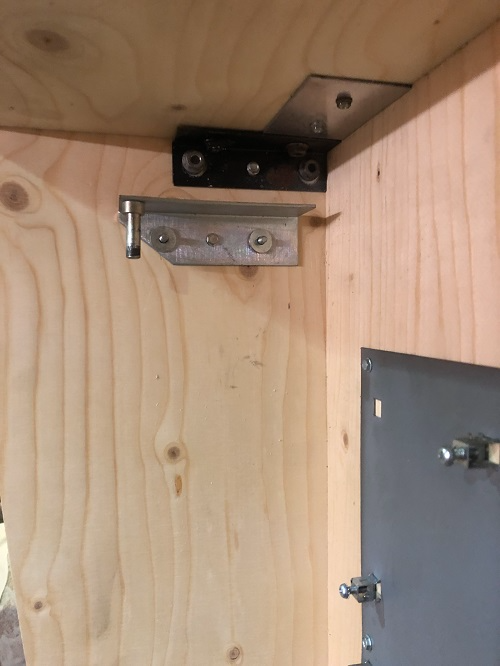

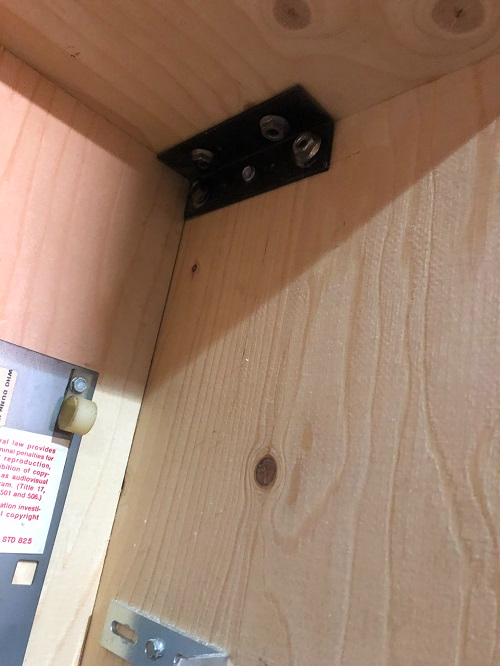

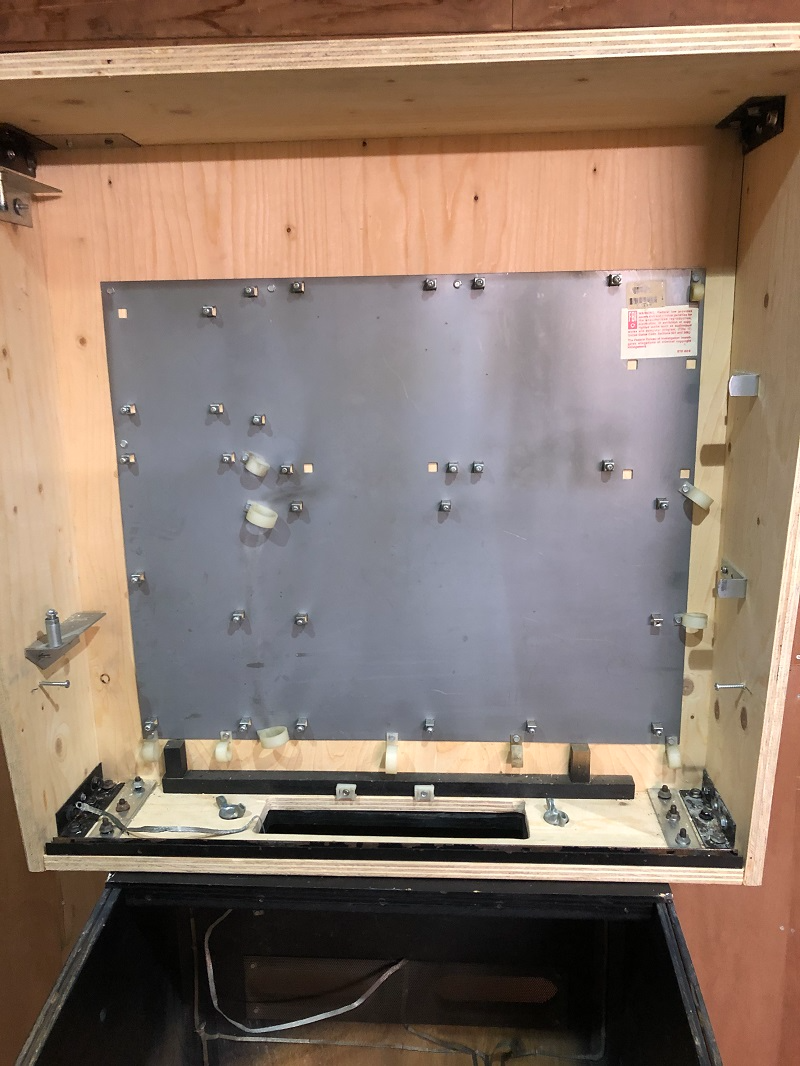

Zoals gezegd heb ik niet alle foto's meer maar we gaan verder met het opbouwen van de backbox plus hardware. Het speakerpanel ontbrak en die moest ik nog zagen. Alle onderdelen waren wel binnen dus kon ik verder met het inbouwen van alle hardware in de backbox.

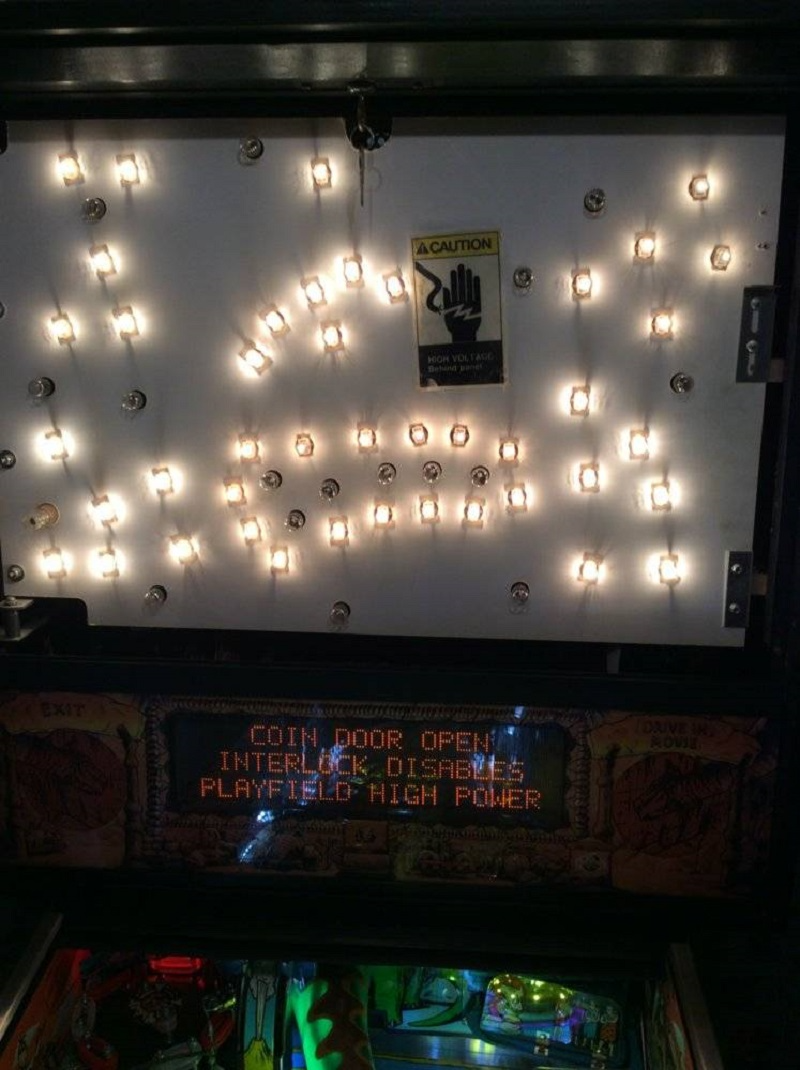

Tot zover dan de foto's die ik nog heb. Nu werd het tijd om het speaker panel op te bouwen inclusief speakers en front. De translite welke ook alternatief was heb ik toen ook opnieuw opgebouwd want het glas en trims waren uiteraard niet aanwezig. Na alles te hebben opgebouwd, geverfd en bedraad kon ik het lampboard ook even testen op de werking. Ook daar geen foto van maar even voor het idee.
Het cabinet

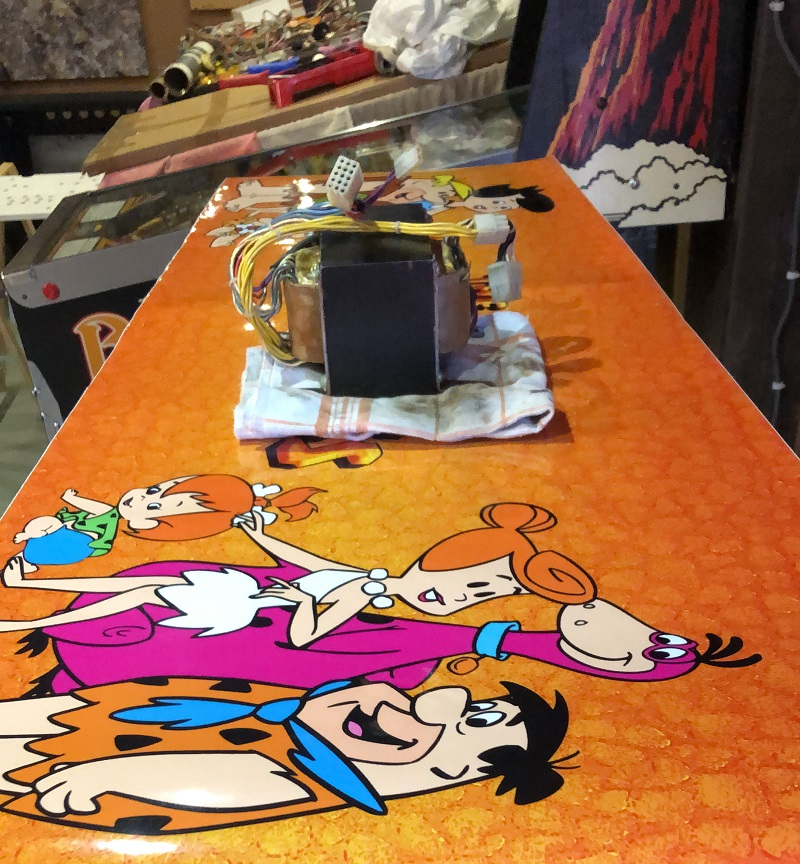

Het volgende deel gaat over het cabinet. Ik had al vermeld dat deze geen bestikkering meer had en was afgeschuurd door de vorige eigenaar (?). Tijd dus om alles te plamuren, schuren en te bestickeren. Inmiddels weet je wel hoe dat werkt dus dat ga ik hier niet nogmaals beschrijven. De stickers die ik gebruik zijn niet de origenele maar de alternatieve versie. Ik vermoed dat deze bij Retro Refurbs aangeschaft zijn. Heb dat echter niet gevraagd. Kwaliteit was prima en lekker dik wat het plakken weer een stuk makkelijker maakt.

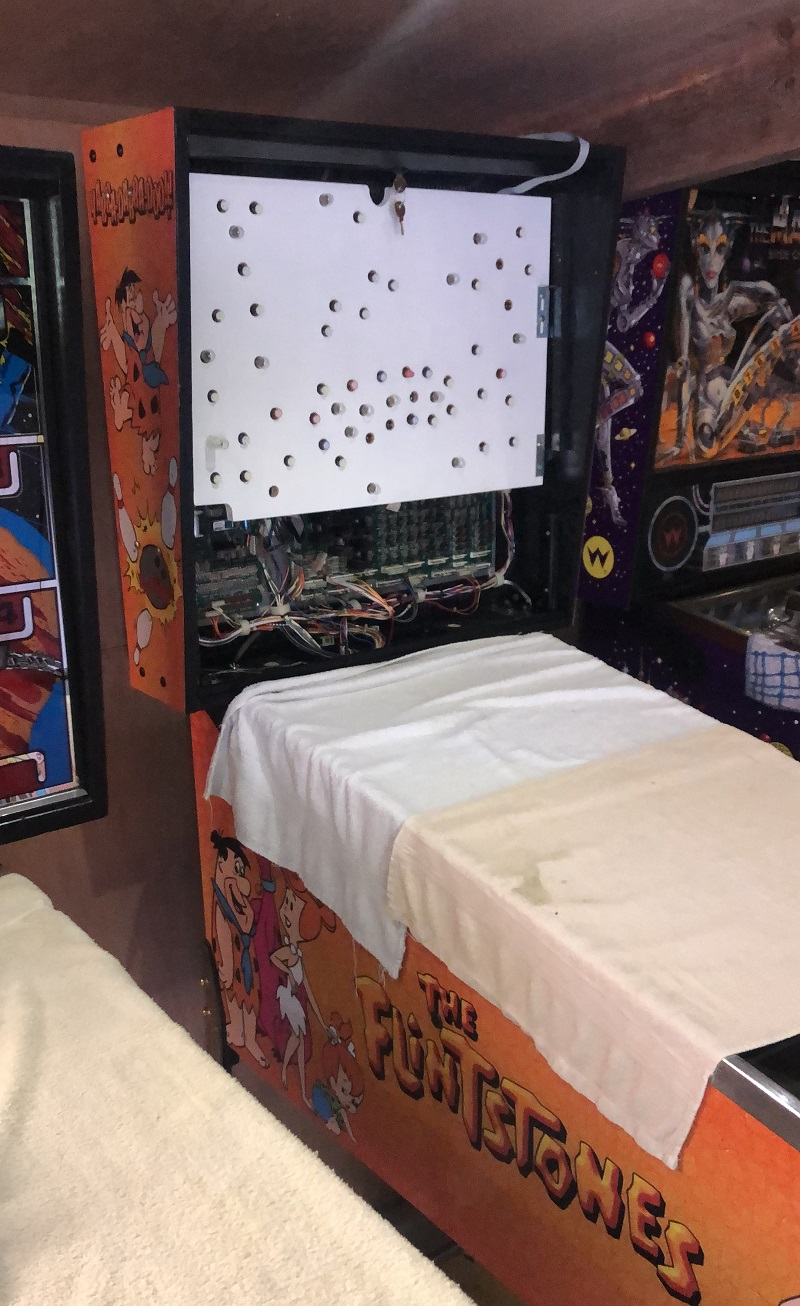

En zo staat hij even geparkeerd. Op dat moment liepen er andere dingen waardoor ik even niet verder kon. Ik was ook nog op zoek naar de diverter en moest deze in losse onderdelen van drie webshops bestellen. Brian had ik toen ook nog niet ontmoet en moest op zoek naar een airbrusher die het speelveld onder handen kon nemen. Je leest het vervolg binnenkort.
Het speelveld
Daar wilde ik eigenlijk nu mee beginnen maar we gaan nog heel even terug. Zoals ik schreef wil ik de kast eerst technisch in orde hebben. Na het bestickeren kon ik de kast spelen zonder diverter. Een goede check om te zien of alles werkt. Juist, hij startte niet op. Was ik verbaasd? Nou wat denk je zelf. Tuurlijk niet. De boarden leken allemaal oke maar mijn oog viel op een ontbrekende chip op het CPU. Juist, de zogenaamde security PIC ontbrak. Deze besteld en geplaatst. Nu startte de kast voledig op en kon ik een aantal proef potjes spelen. Dit leek allemaal goed te gaan totdat multiball werd gehaald. Plof, zwart en ......, juist, reset. Toeval?
Nope, elke keer wanneer de multiball gehaald wordt en de motor linksboven startte ging de reset in werking. Oke, daar gaan we weer. De beruchte BR2 en C5 mantra? We gaan het zien.
De boosdoener zoals heel vaak.

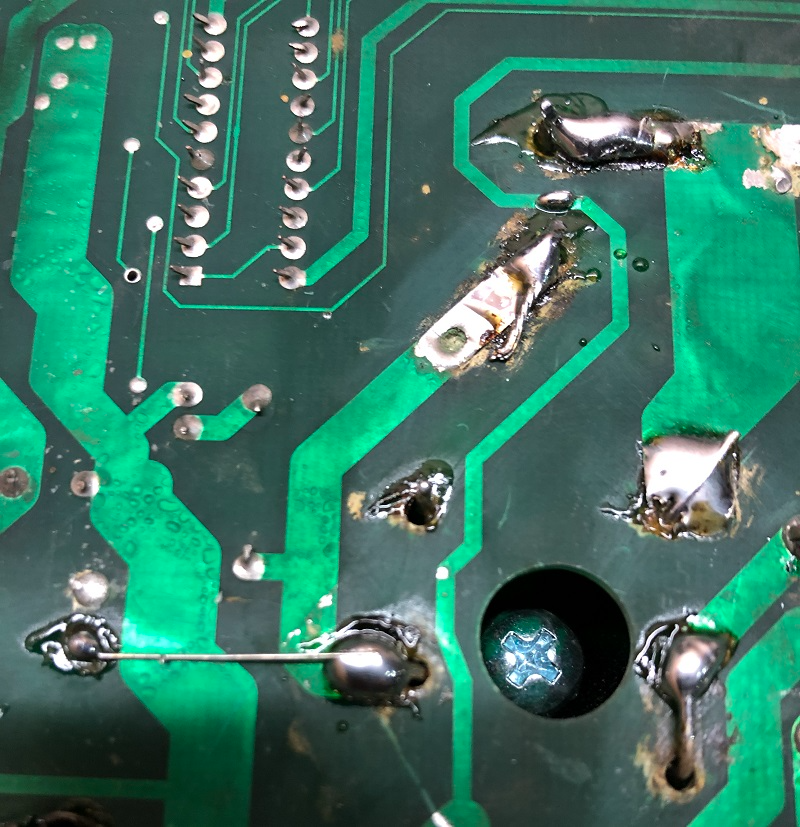

Een beetje knutselwerk aan de achterkant. Deze moet ook even hersteld worden.
Na de LM323K vervangen te hebben voor een PSU5 had ik weer een stabiele uitgangspanning en werd de watchdog niet meer laag getrokken. Multiball lives again!!!!

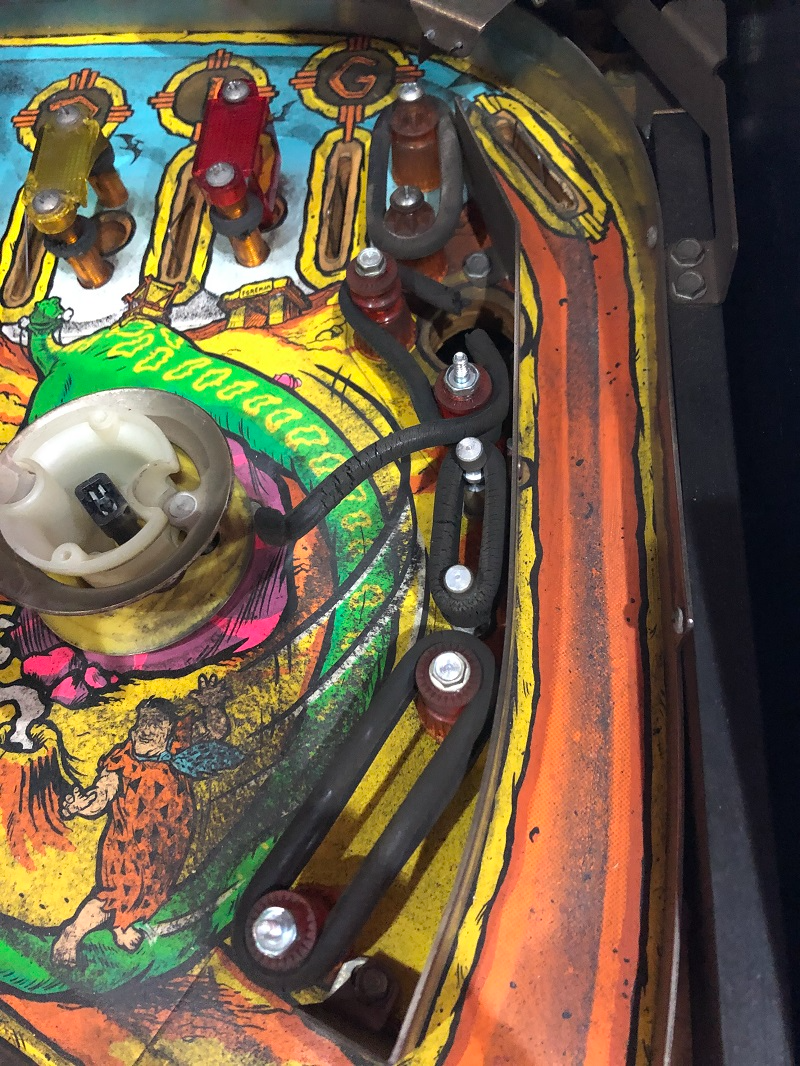

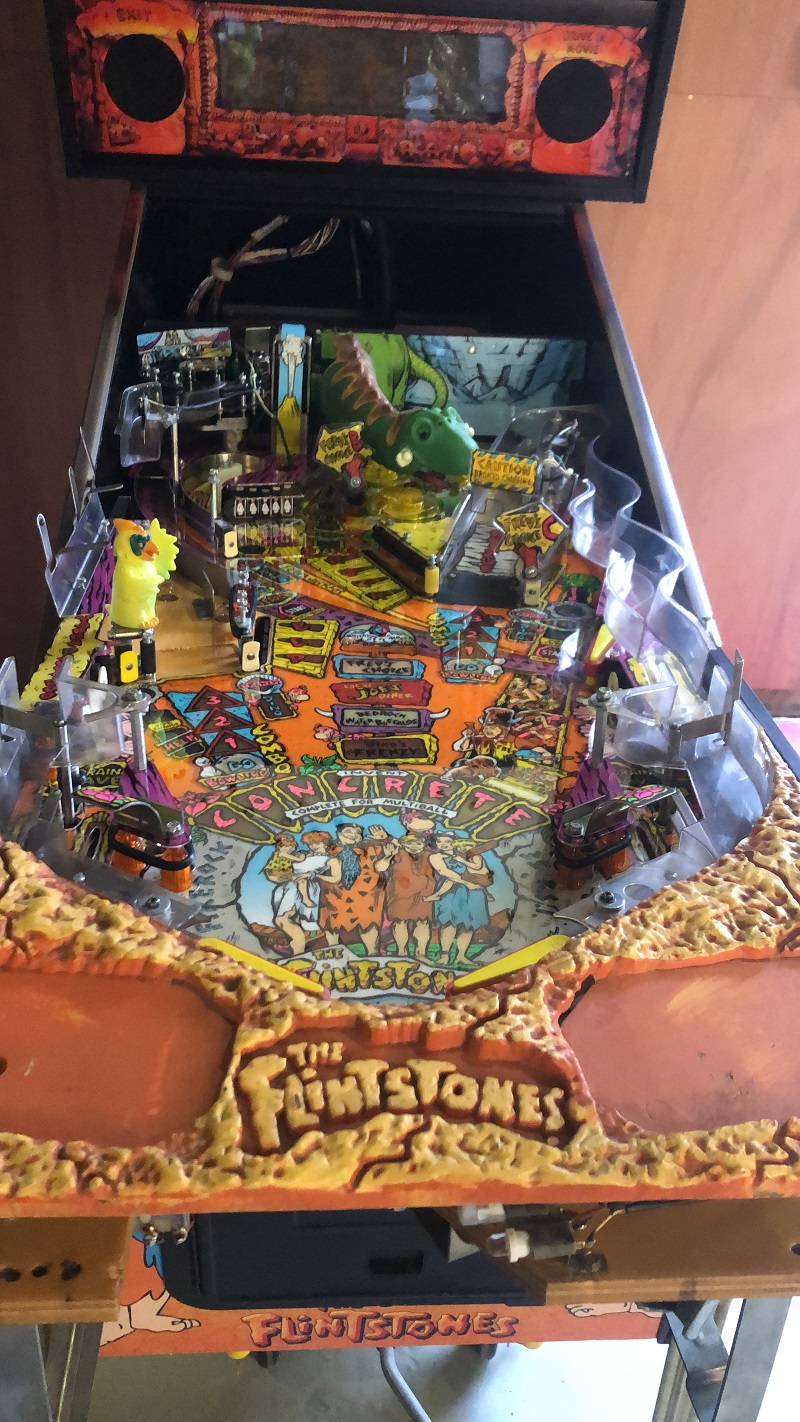

Door met het speelveld. Er wachtte me nog een aardige klus. Het speelveld had zijn schade en was ongelooflijk smerig. Ik denk nog nooit onderhoud gehad. Eerst maar eens leeghalen die bovenkant.
Ook de plastics waren er slecht aan toe en de ramps ongelooflijk vuil.
Werk genoeg om die hele bovenkant leeg te maken en uiteraard goed schoon te maken alvorens de airbrusher haar (in dit geval) werk kon doen. Bovenkant leeg en gauw door met de onderkant.
Deze is zo goed als klaar om weggebracht te worden naar de airbrusher. En wat houdt je dan allemaal over.
Een hoop extra schoonmaakwerk waar natuurlijk voldoende tijd voor is want het speelveld is wel even weg en kan pas weer opgebouwd worden na de clearcoat.
De opbouw
Een aantal weken verder mocht ik het speelveld weer verwelkomen. De airbrush was gezet en de clearcoat lag er weer vet overheen. Een spiegeltje lag voor me en schreeuwde om weer opgebouwd te willen worden. Wie ben ik dan om dat te negeren.
Laten we maar gauw beginnen dan. Eerst de onderkant weer vol zetten.
Dan gauw weer door met de bovenkant.
In deze fase ook weer de nieuwe diverter ingebouwd en het ronddraaiende deel schoongemaakt.
En uiteraard een nieuwe dictabird.
Altijd weer de mooiste klus om te volbrengen. Eer van je werk zeg ik altijd. Klaar voor inhanging? Zeker.
Het was weer een mooie reis met uiteindelijk een zo goed als nieuwe Flintstones flipperkast. Bedankt voor het lezen van dit blog en ik zeg graag tot de volgende.
Met dank ook aan Tinkerbelle airbrush studio.
