Williams F14 Tomcat flipperkast restauratie

Welkom bij weer een nieuw blog. Ditmaal gaan we een F14 onderhanden nemen. De eigenaar van de Tommy had me al eens gevraagd of ik deze ook kon restaureren maar ik was toen druk met allerlei andere opdrachten. Dat was geen probleem en hij wilde daar wel op wachten. Ongeveer twee jaar na dato is het dan eindelijk zo ver en werd de F14 naar de werkplaats gebracht. Uiteraard beginnen we met een grondige inspectie van de kast en de huidige staat ervan. Veel houtschade maar dat wist ik al. Kast start niet op wat ook bekeken moet worden. Speelveld zag er echt slecht uit en dat was ook al bekend. Genoeg te doen dus laten we maar gaan beginnen.

Begin van de restauratie

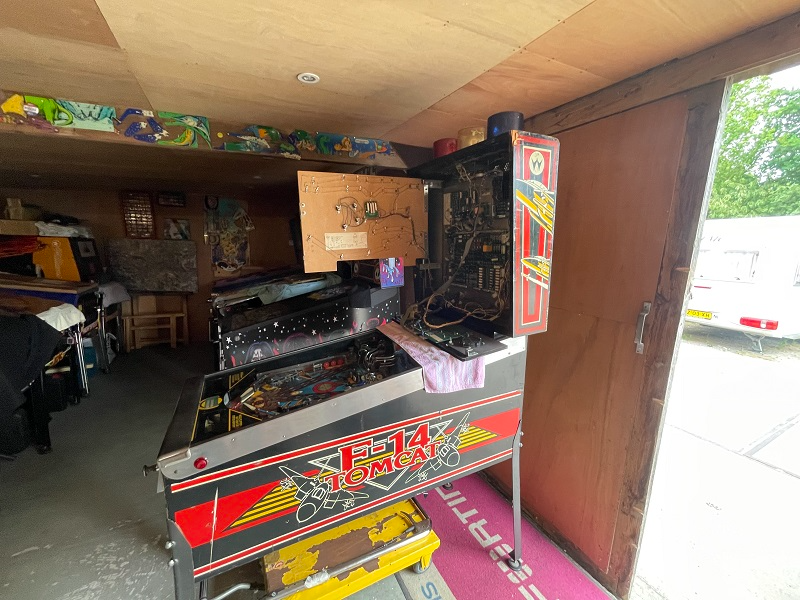

De kast in zijn huidige staat.

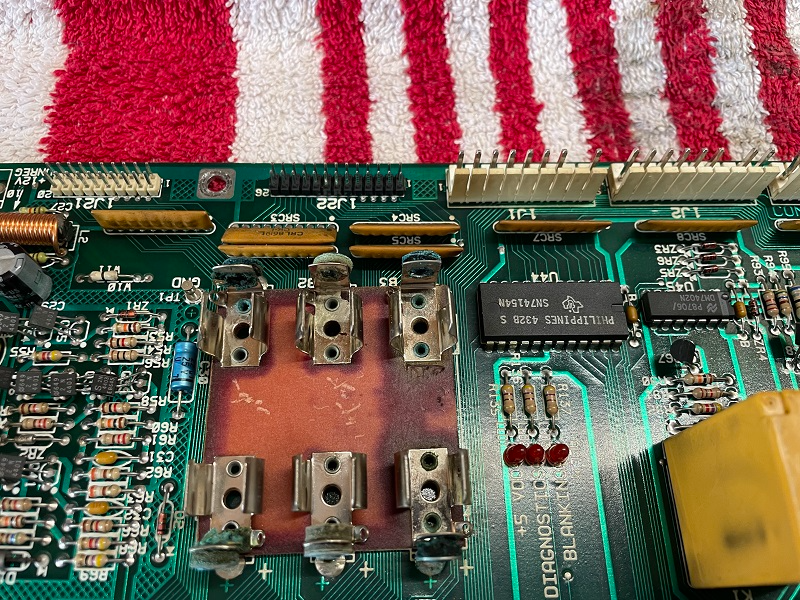

Ach, het zegt genoeg als je de foto's zo ziet. Deze kast is absoluut restauratie waardig en mijn doel is om deze weer zo mooi mogelijk te krijgen voor vele jaren flipper plezier. Eerst maar eens kijken of we hem technisch weer in orde krijgen. Dit viel gelukkig reuze mee. De kast start gewoon op echter zijn de batterijen eruit gehaald om verdere zuurschade te voorkomen. Het verbaasde me dat het CPU board nog zo mooi en onaangetast was. Net op tijd zullen we maar zeggen.

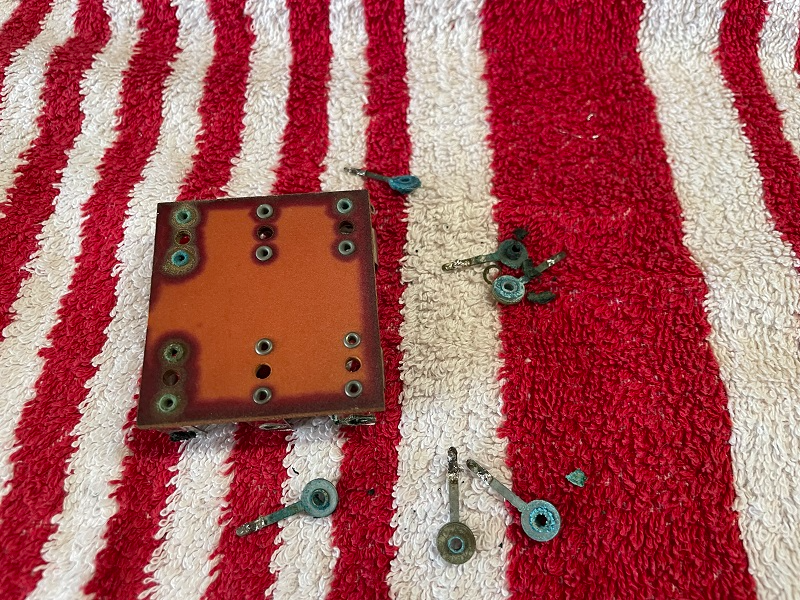

De pinnen vielen gewoon van dit board af. Die waren al heel ver heen. Gelukkig is er niets gelekt op het board zelf. Het board direct voorzien van een knoopcel en alles weer even teruggeplaatst. De kast startte nu normaal op en na het instellen van wat settings kon ik wat proefpotjes spelen. Geen gekheid en alles leek te werken of toch...??? Yagov kicker helaas niet. Ook een switch in de rechter ball lock registreerde soms wel en soms niet. En oh, de halve GI doet het ook niet meer zie ik nu. Oke, dat zijn vrij kleine issues die makkelijk gefixt kunnen worden. GI was een zekering die slecht contact maakte in de houder. Yagov zie ik wel als ik het veld ga leeghalen en de switch is direct vervangen voor een nieuwe.



Na nog wat proef potjes gespeeld te hebben vond ik geen gekke dingen meer en werd het tijd om de kast voor een lange tijd uit te zetten. Het leeghalen kon beginnen.

Leeghalen speelveld en cabinet

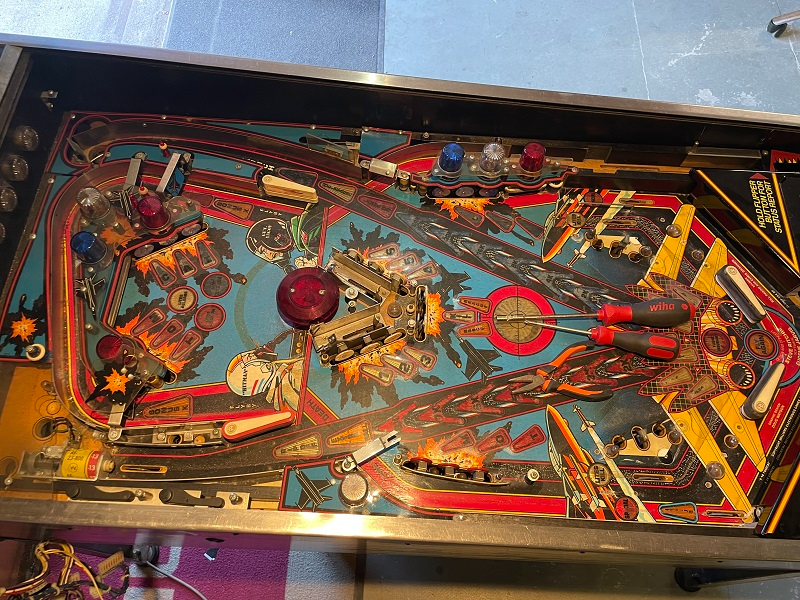

Een system 11 is meestal iets lastiger om leeg te halen dan een WPC generatie kast. Zo ook deze Tomcat. Vooral omdat het speelveld niet uit de kast geschoven kan worden waardoor je overal en vooral aan de achterzijde moeilijker bij kunt komen. Gelukkig is deze bovenkant niet zo heel druk en zit het meeste werk aan de onderzijde van het veld.



Een paar wireramps en een diverter ramp. De rest is rechtoe rechtaan losschroeven.

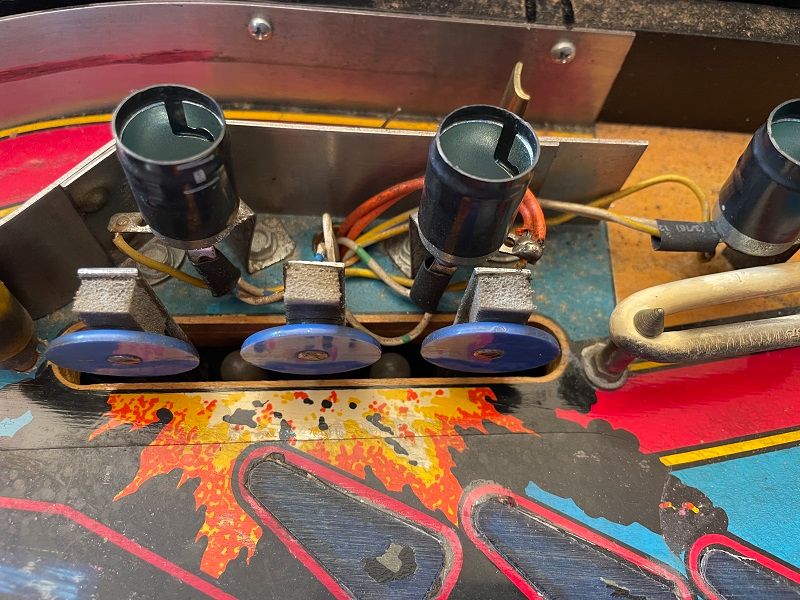

Wat wel lastig is bij deze kast, de bedrading. Helaas heeft Williams in die tijd met minder connectors gewerkt waardoor er veel soldeerwerk nodig is om alle flashers los te halen.Kon nu ook zien dat de Yagov kicker een losse spoeldraad had. Ook weer opgelost.



Uiteindelijk had ik genoeg onderdelen eraf en kon het veld uit de kast gehaald worden. Deze werd nog even weggezet want ik wilde me nu gaan richten op het hout van het cabinet en kopkast. Daar zat ook nog genoeg reparatie werk aan en zou het nodige aan tijd opslokken. Eerst alles nog verder leeghalen voordat ik kan beginnen aan het houtwerk.

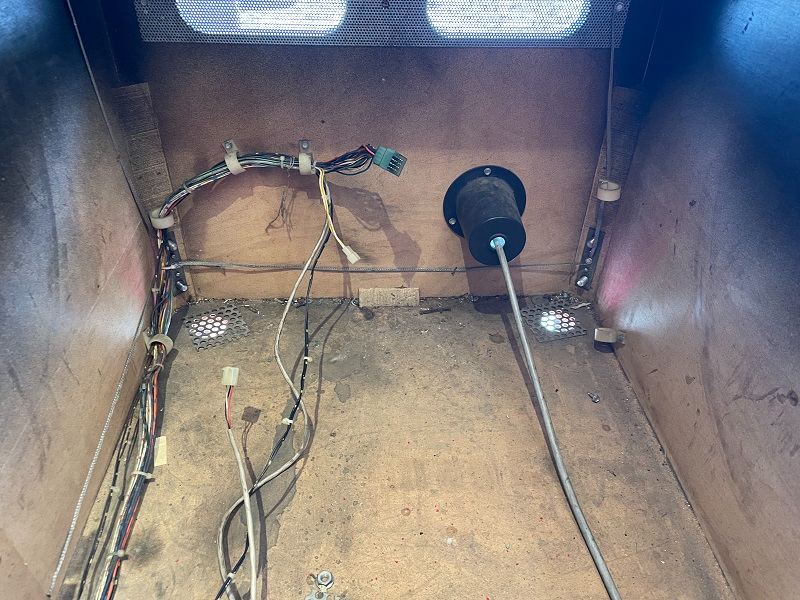

Bekende viezigheid in het cabinet. Waar zal deze overal gestaan hebben 😉

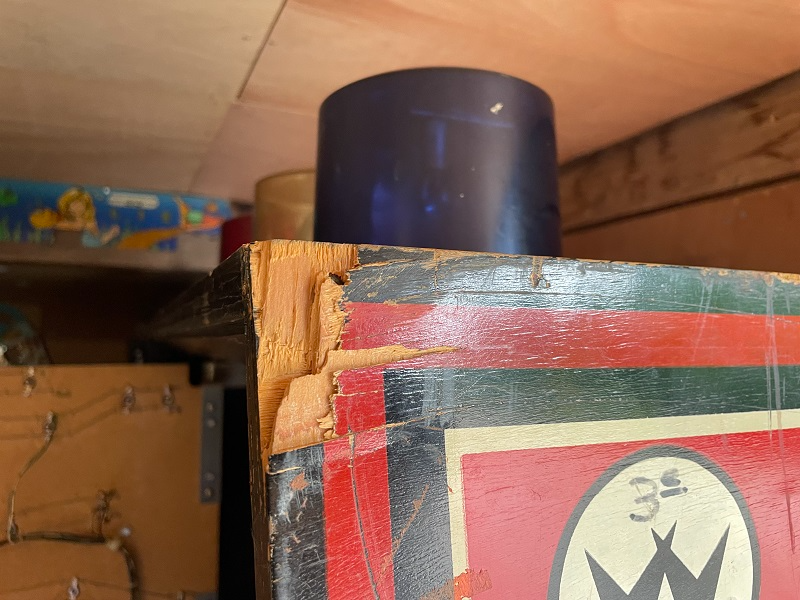

Ook de kopkast moest leeg want daar zat de meeste schade aan de buitenkant en hier wilde ik het eerst aan beginnen. Laten we hem dan maar even op de schragen zetten om de schade te repareren.

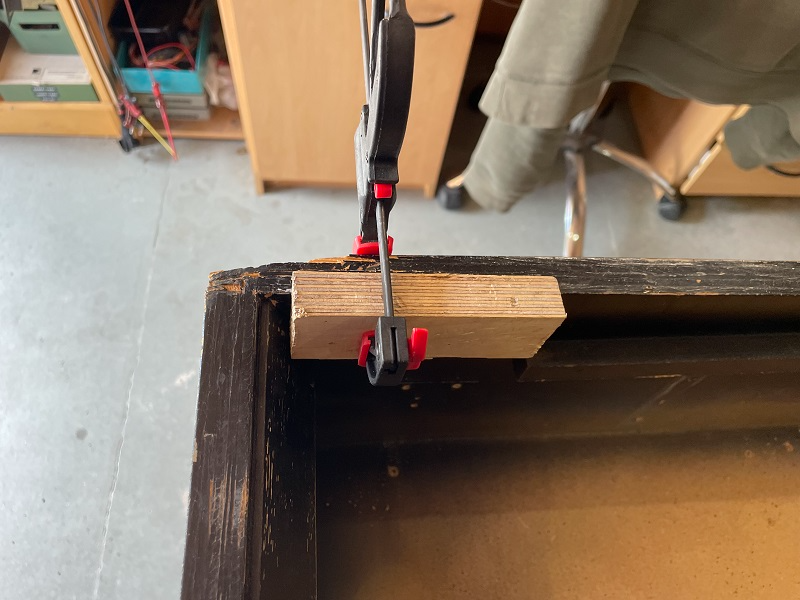

Het grote gat wat je bovenaan dit blog op de foto ziet ben ik gaan vullen met stukjes hout die ik er dan inlijm. Zo bouw ik het langzaam dicht. Daarna leg ik er een vette 2K plamuur bovenop en schuur naderhand alles zo recht mogelijk.



Langzaam opbouwen en vullen met plamuur.



Dan alles weer spuiten en is de kopkast gereed voor de nieuwe decals straks.

Werk aan het cabinet en decals

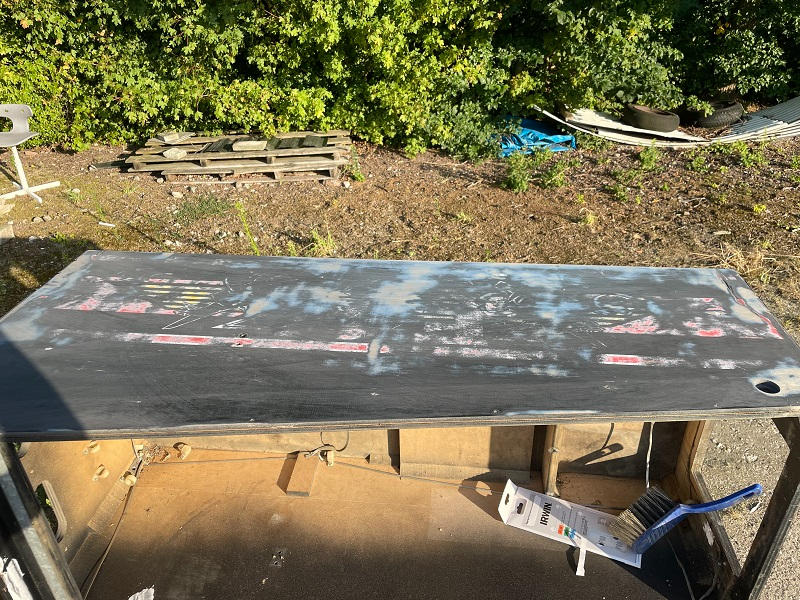

Tijd om het cabinet onder handen te nemen. Het is heerlijk weer buiten dus kunnen we lekker alles buiten schuren en plamuren. Dit keer geen stickers verwijderen maar een vette laag verf afschuren. Lekker om dit buiten te kunnen doen.

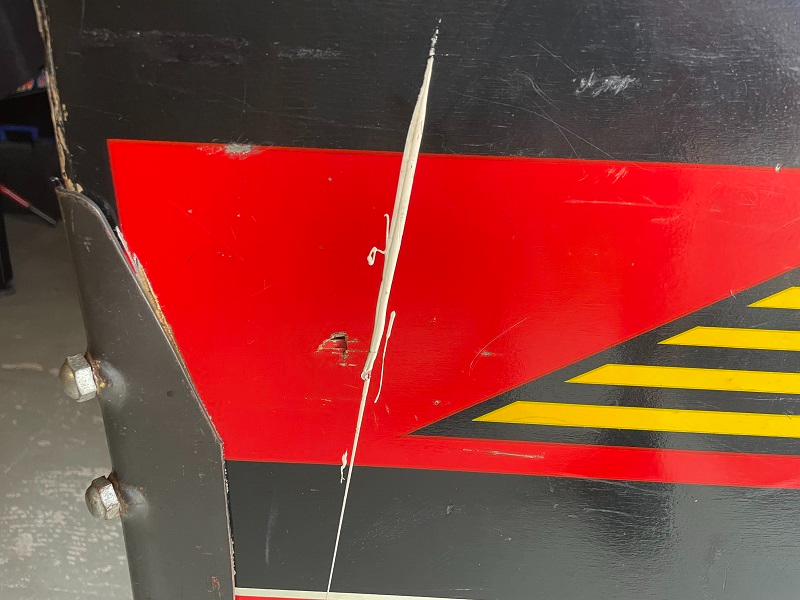

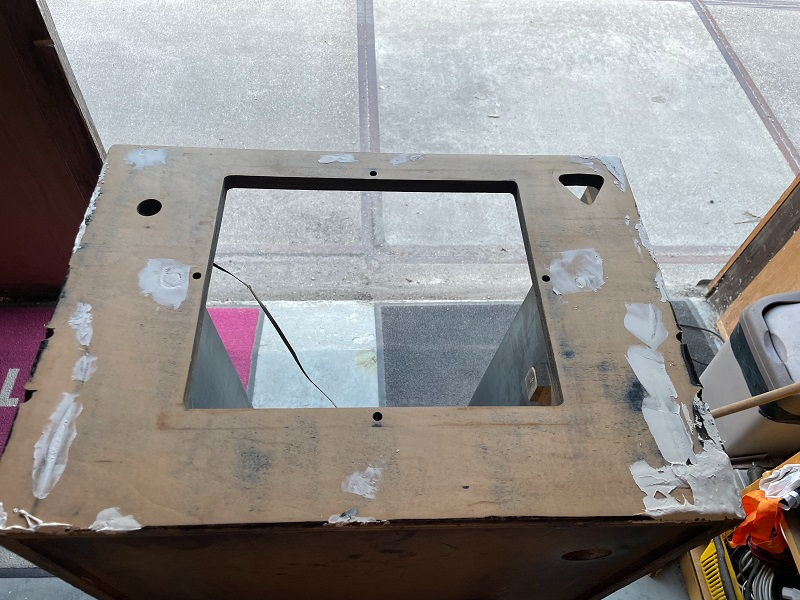

Vette kwakken plamuur erop. Ook hier moesten flinke gaten opgevuld worden. We laten dit maar even wat het is en kunnen nog wel wat andere spuitklussen tussendoor doen. Lockbar, poten en coindoor hadden ook wat aandacht nodig. Daar maar even mee doorgaan dus.

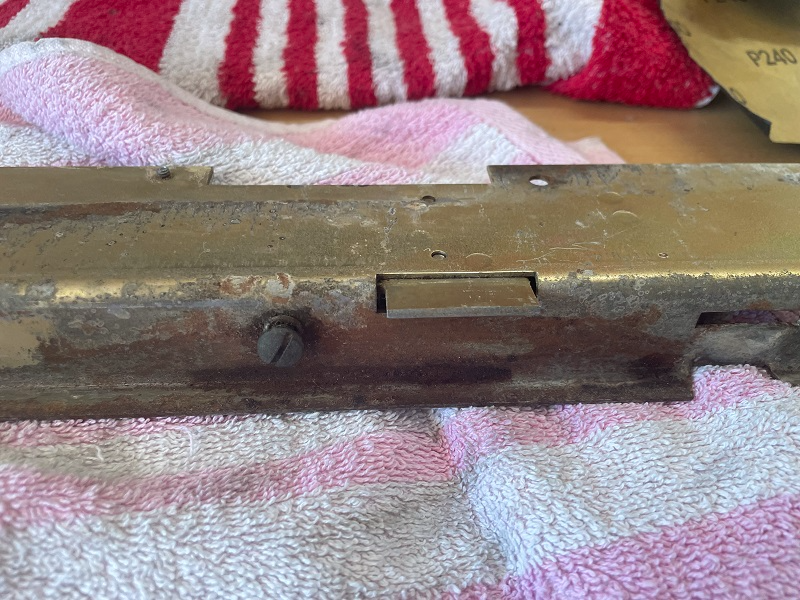

Flink in de roest dus dat wordt schuren en daarna spuiten en een clear eroverheen voor de hardheid.



Ziet er weer een stuk frisser uit. Poten?



Ook geschuurt en opnieuw zwart gespoten met een matte clear erover om ze niet te glossy te maken. Ze liggen hier overigens op de hardtop die ik binnenkort ga plakken.

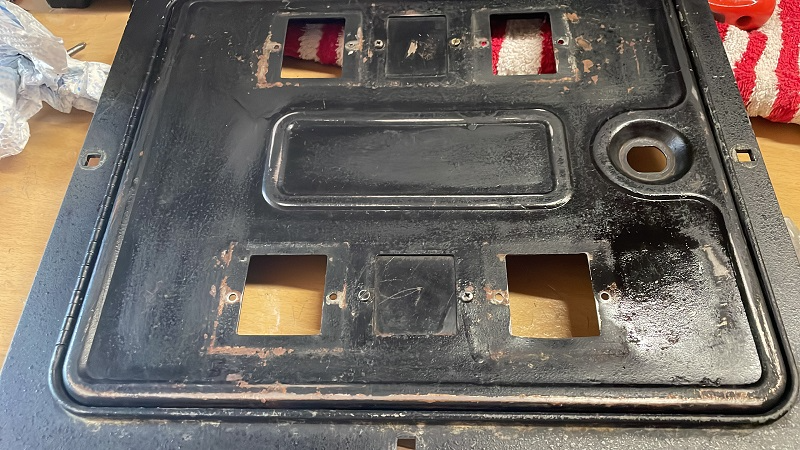

Nog even de coindoor leeghalen en voorbereiden en daarna deze ook opnieuw spuiten en een matte clear eroverheen.

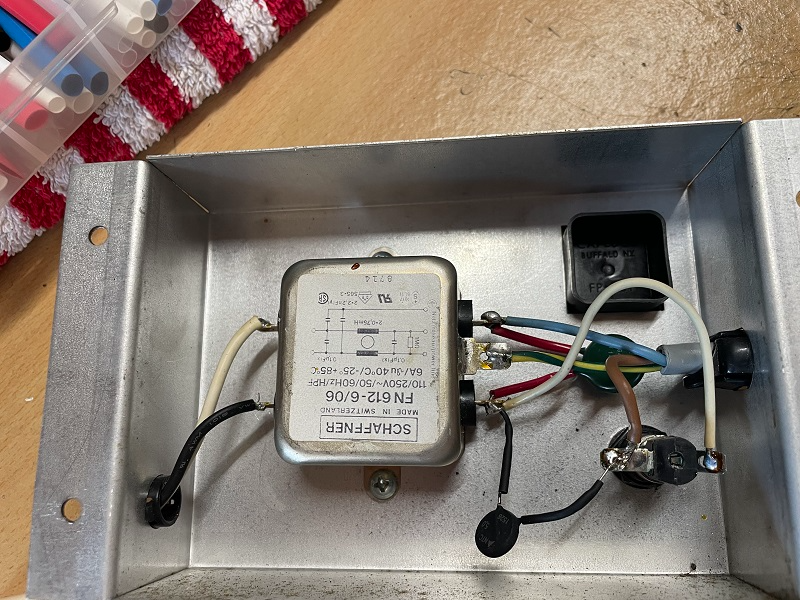

Ook wel zijn beste tijd gehad dus dat komt straks weer helemaal goed. Het regent eindelijk weer eens dus laat ik het spuiten nog even zitten en ga ik verder met de netstroom schakelaar. Deze moest nog even schoongemaakt worden en voorzien van een NTC5 weerstand. Scheelt weer een aardlek die eruit klapt soms 😁.

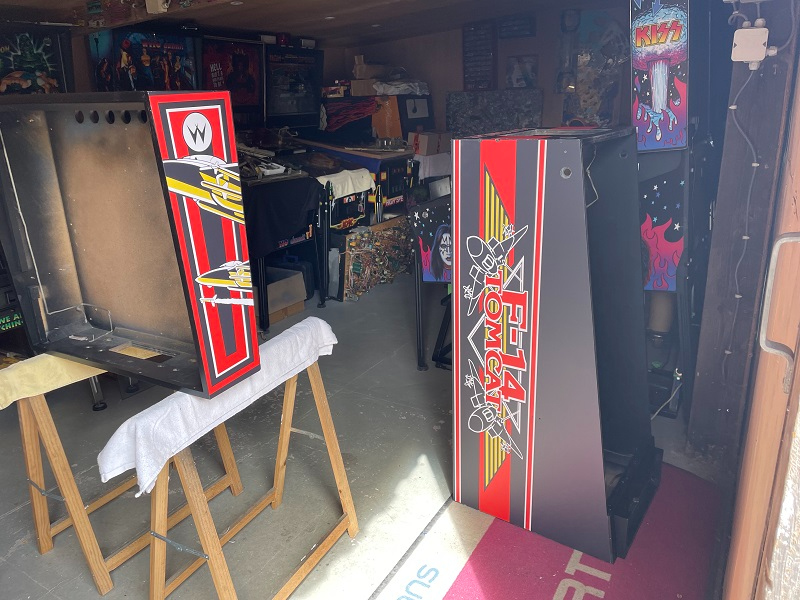

Cabinet en kopkast staan nu klaar om van nieuwe decals te worden voorzien. Laten we die maar eens uit de koker halen en uitleggen.

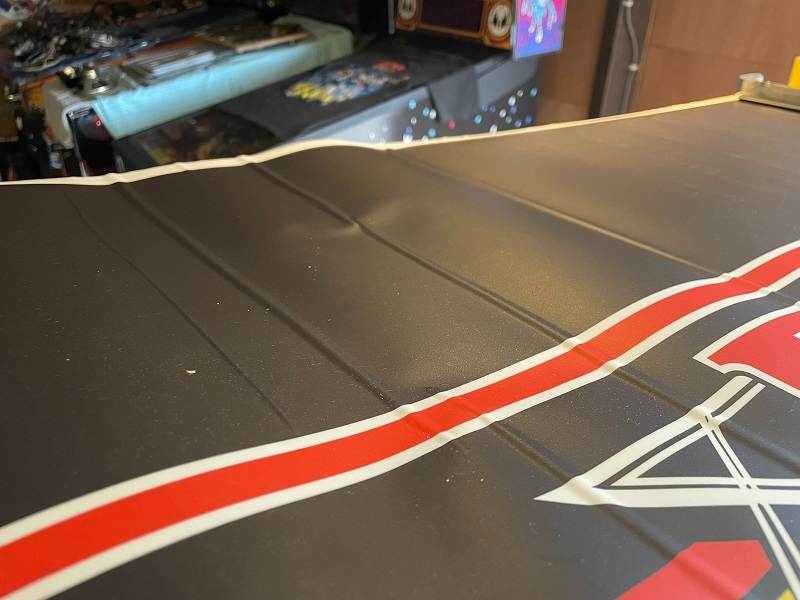

Ai, daar wordt je niet blij van. Als dat maar goed komt. De decals van de F14 waren nergens meer leverbaar dus moest ik ze via Ebay bestellen. Deze moesten speciaal op maat worden gemaakt???? Nooit meegemaakt. De verkoper had 100% feedback dus ik nam de gok. Helaas is het kopkast decal niet helemaal op goede maat maar viel het uiteindelijk nog mee. Ik ben benieuwd of ik dit goed ga krijgen dacht ik. Begon dus eerst met de cab decals en had nog geen weet van de kopkast op dat moment anders had ik ze never nooit geplakt.

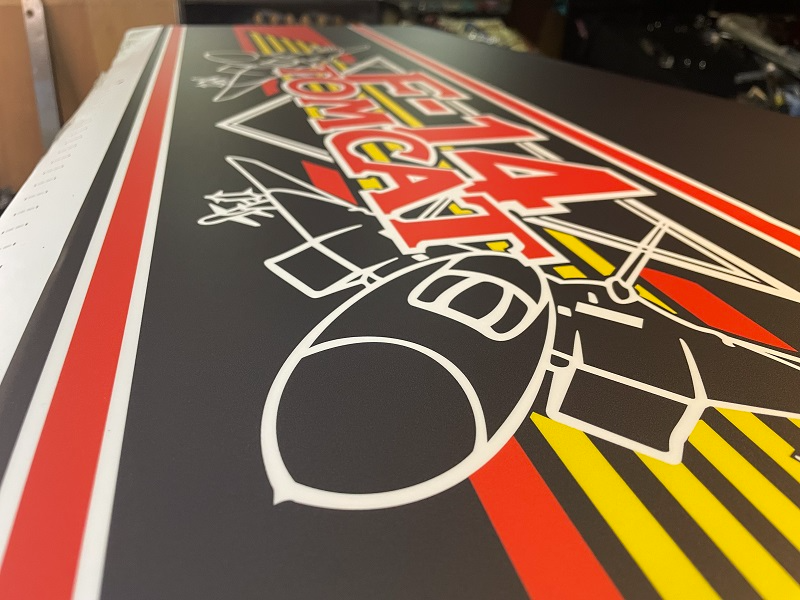

Dit viel me niet tegen. De decals lieten zich makkelijk plakken en waren keurig op maat (cabinet dan 😉) Uiteindelijk stond alles weer geplakt achter me en kon ik niet meer terug. Dat kon ik zowiezo al niet want deze decals konden niet teruggestuurt worden. Ik ga hier niet de naam van de verkoper zetten maar als je het wil weten stuur me maar een bericht. Decals zijn echt prachtig van kleur en materiaal maar de maten snappen ze nog niet helemaal en waarom uberhaupt maten nodig vraag ik me af. Dat kan dus alleen maar fout gaan blijkt. 😈

Het speelveld en de opbouw

De kast weer op poten gezet en uiteraard leg protectors gemonteerd. Zo was deze weer even uit de weg en kon ik me gaan richten op het verder leegmaken van het speelveld die je naast de KISS op de grond ziet staan op de foto hierboven.



Tijd dus om het speelveld weer op de schragen te leggen en deze verder te gaan ontmantelen.

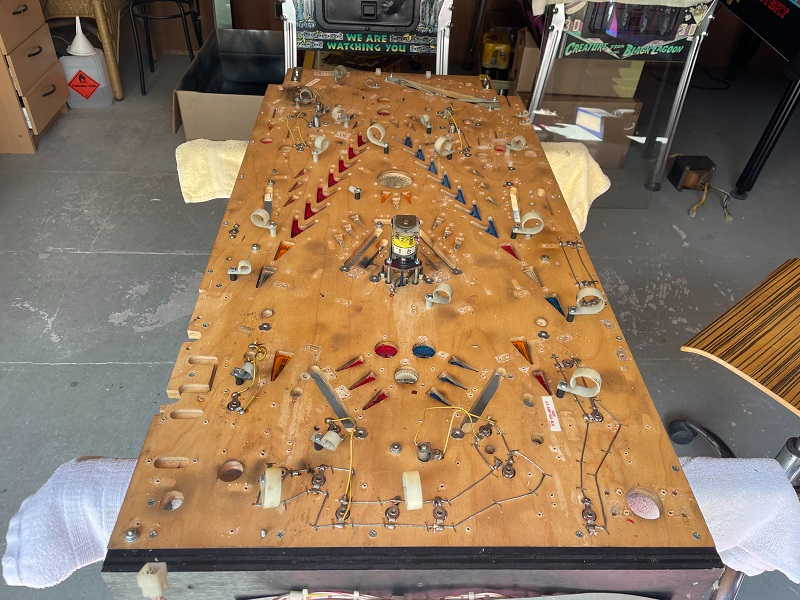

Lekker druk deze F14 dus dat wordt wel een tijdje schroeven en los solderen van alle spoelen en dergelijke. Uiteindelijk is dat weer helemaal gelukt en is het veld (onderkant) kaal.



Gelukkig kijkt de Congo mee 😂.

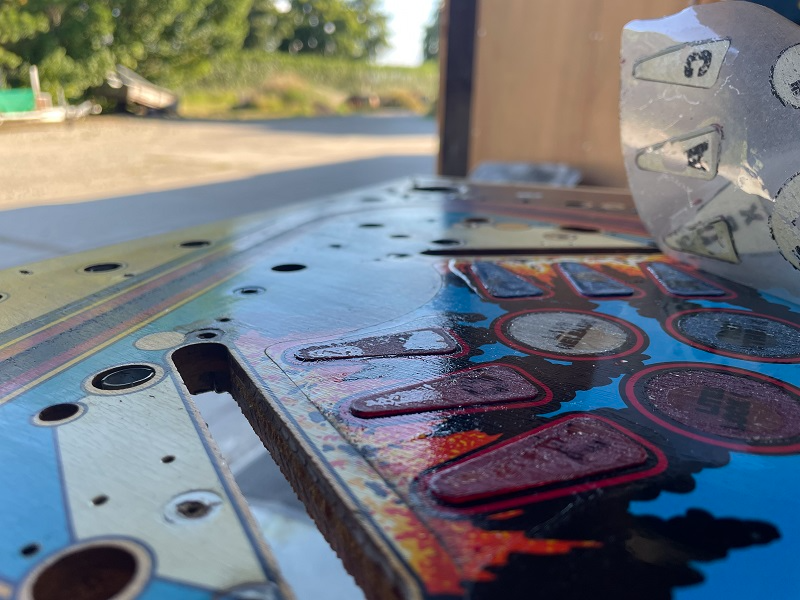

We draaien het veld weer om en kunnen de laatste dingen ook weghalen. Nu het veld helemaal leeg is heb ik hem even goed schoongemaakt en ben ik begonnen met het verwijderen van de mylar. Dit keer hoefde dat niet voorzichtig vanwege de hardtop die er straks weer op komt,

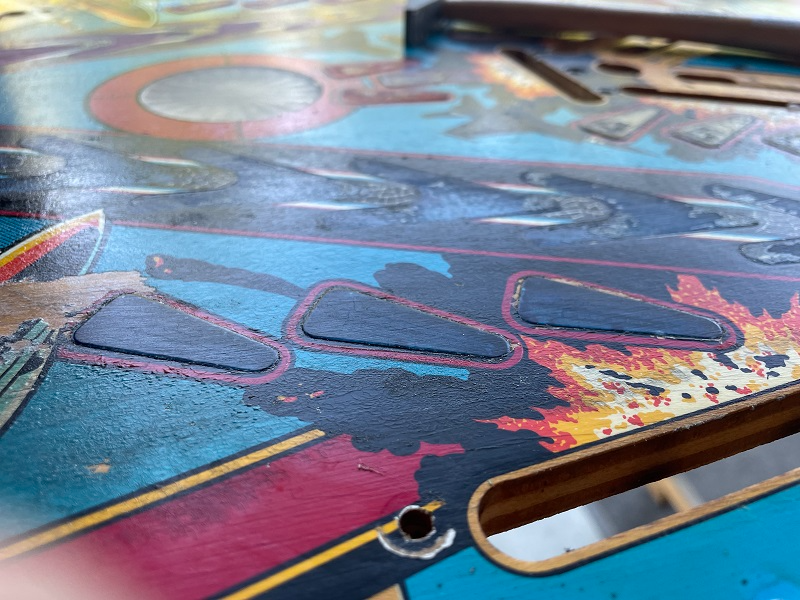

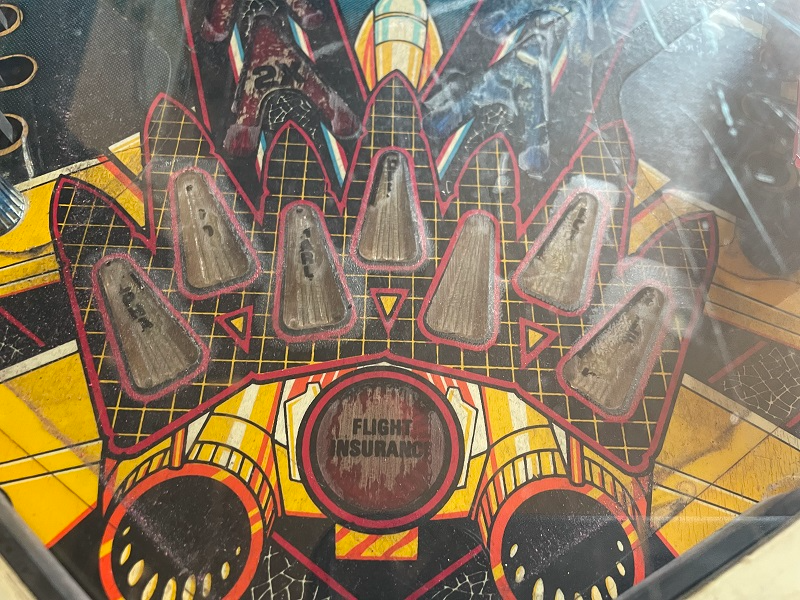

Zoals je ziet zijn de meeste inserts aardig gelift door die fijne gloeilampjes die jaren hebben staan branden en hun hitte staan afgeven waardoor de lijm vloeibaar werd. Er gaan straks gewoon leds onder de inserts dus dat zal geen issue meer zijn. Voor nu moest ik alle gelifte inserts er uithalen en deze weer teruglijmen. Uitvlakken hoeft niet want dat doet de schuurmachine in dit geval voor me.

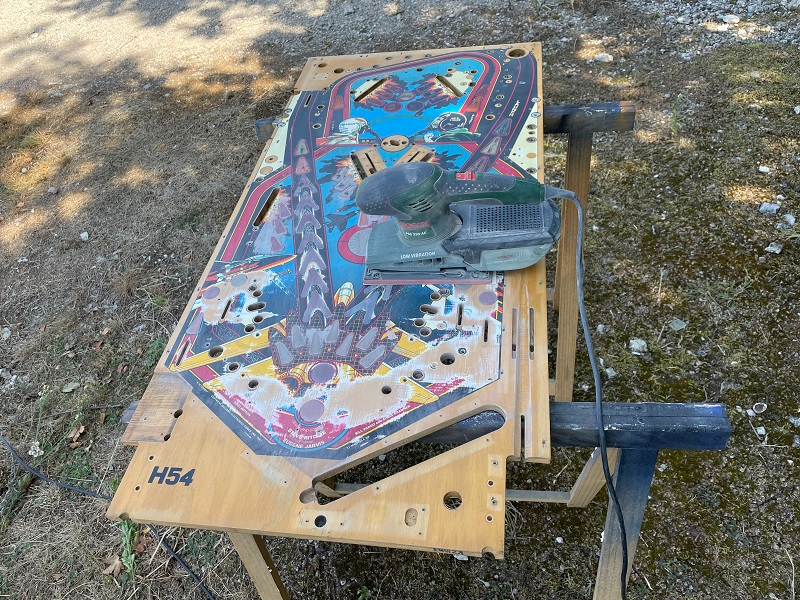

Tijd om weer naar buiten te gaan en de schuurmachine zijn werk te laten doen.



Alle gelifte inserts zijn weer terug gelijmd en zo vlak als mogelijk gesteld. Nu zal het schuren de rest afvlakken. Hoe doe je dat dan kun je jezelf afvragen. Je begint met korel 120 om de meeste verf eraf te krijgen. Daarna door met korrel 240 om de inserts een soort van te polijsten. Wanneer klaar zal je met de hand de inserts nog verder moeten polijsen. Korrel 800 daarna 1000 daarna 1200 en als laatste nat met 2000. Dat is tenminste de manier die ik op elk speelveld toepas waar een hardtop of overlay op gaat. Als alles gepolijst is dan gaat er een laag clear over de inserts en komen ze weer tot leven.



Hier zijn alle inserts gepolijst met korrel 2000 nat.

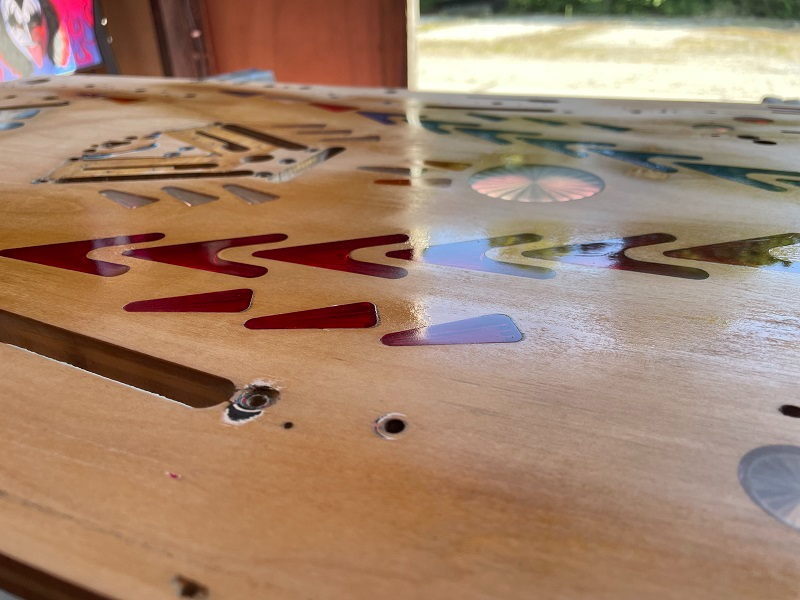

Inserts beschermt met clearcoat. Even een dag of twee uit laten walmen en dan de hardtop erop.

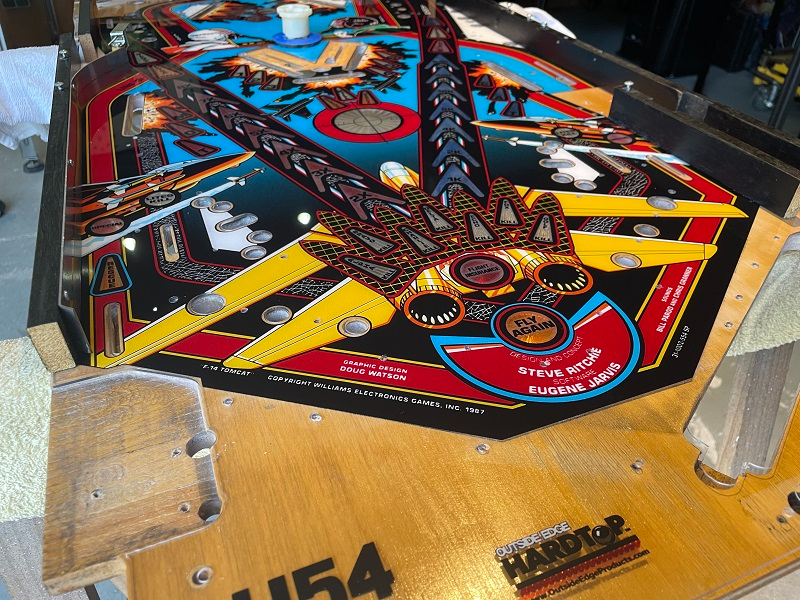

Uitlijnen van de hardtop is altijd wel een dingetje. Je moet hier en daar wat compenseren. Bij dit veld ook maar met een vaste hand en dremmel kan je dit nog mooi corrigeren. Bij dit veld heb ik het onderste deel authentiek gelaten. Het is meer het idee want uiteindelijk zie je daar niets meer van. Uiteraard kan je dit ook helemaal afschuren en opnieuw vernissen of wat dan ook. Tijd om het veld weer op te bouwen.

Onderweg naar het eindresultaat

Eindelijk weer opbouwen. Ik vind het nog steeds het mooiste deel van de restauraties. Alles weer fris. In dit geval ook alle plastics nieuw en uiteraard nieuwe flipper bats, rubbers, starposts etc etc.



Ultrasoon draait weer overuren zoals altijd maar daar krijg je wel het beste resultaat voor terug. Onderdeel voor onderdeel plaatsen we weer terug.

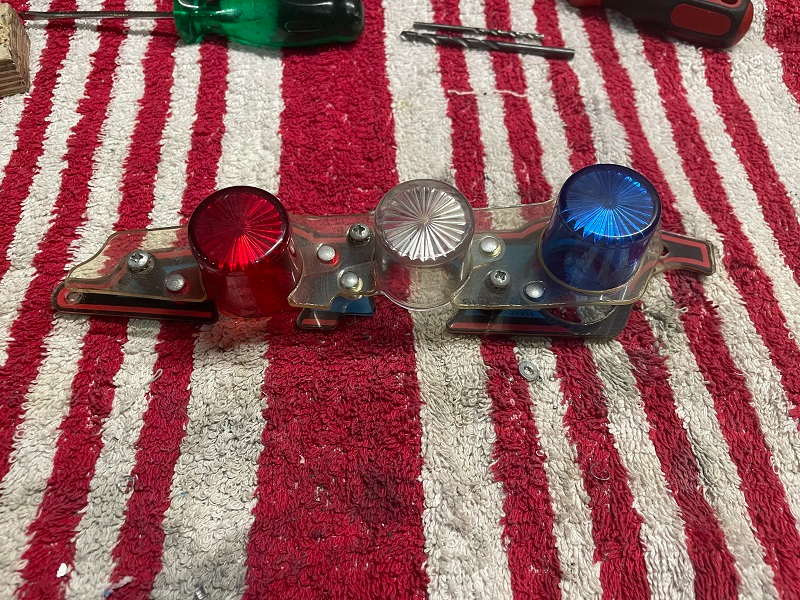

De oude plastics vervangen we en de flasher caps dompelen we even in de ultrasoon 😉

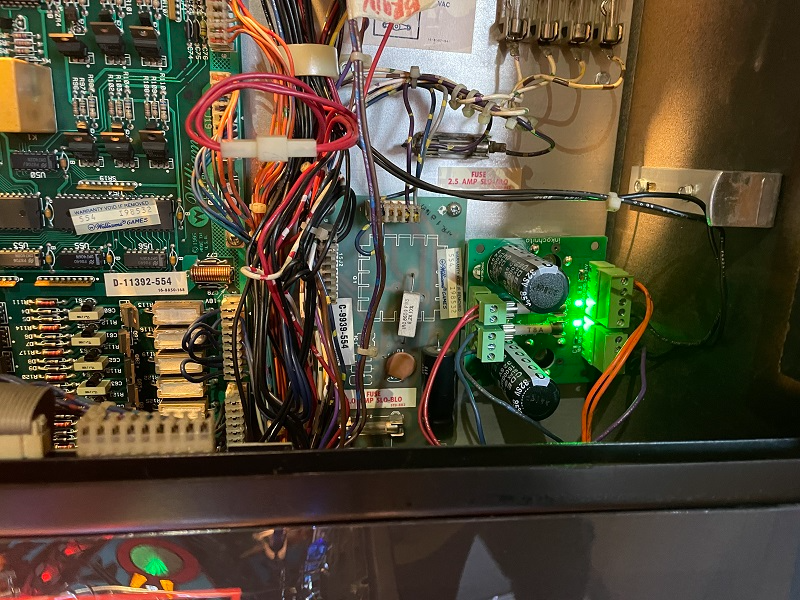

Knapt weer lekker op dacht ik toch? Tijd om de kopkast er weer op te zetten en deze verder vol te bouwen met alle boarden en domes. Nu we toch bezig zijn laat ik deze kans niet onbenut om Peter's Inkochnito board er ook in te zetten.





Stukken beter en geen ellende meer in de toekomst. Bedankt weer Peter voor de snelle service!!!
Zoals gezegd de laatste loodjes voor deze kast. Foto's? Laten we het maar doen want ik heb niet zoveel te vertellen meer. Rest me nog de opdrachtgever te bedanken voor deze klus en uiteraard jullie lezers ook bedankt voor het lezen van dit blog. Volgende kast? Congo! Tot dan.

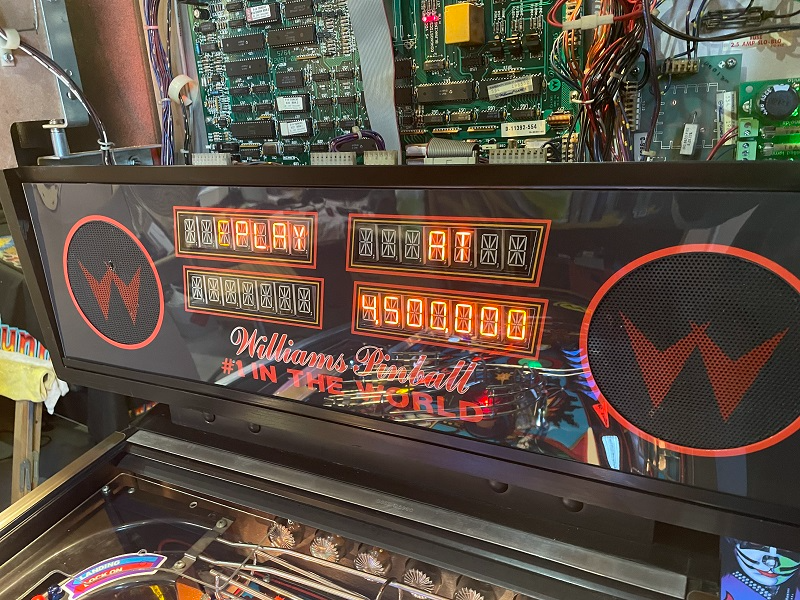

Nieuwe speaker cover en led display.

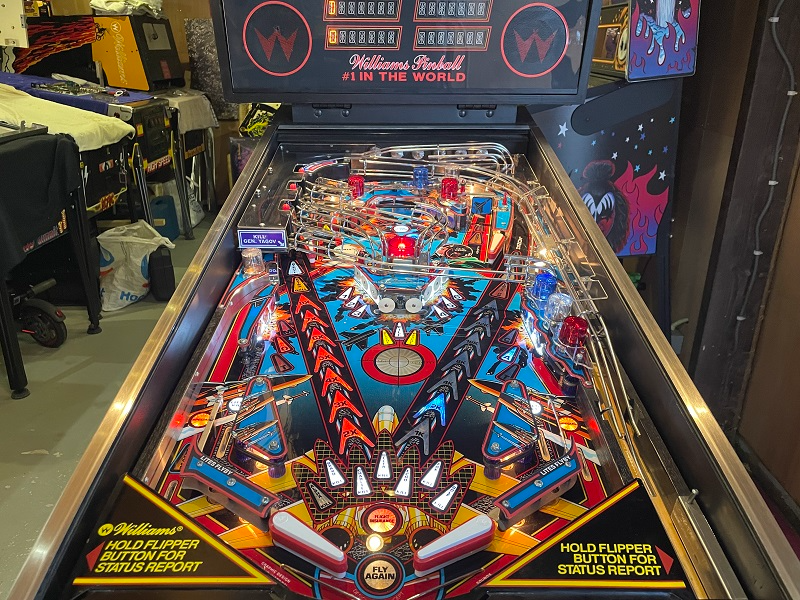

Speelveld opgebouwd en als nieuw.

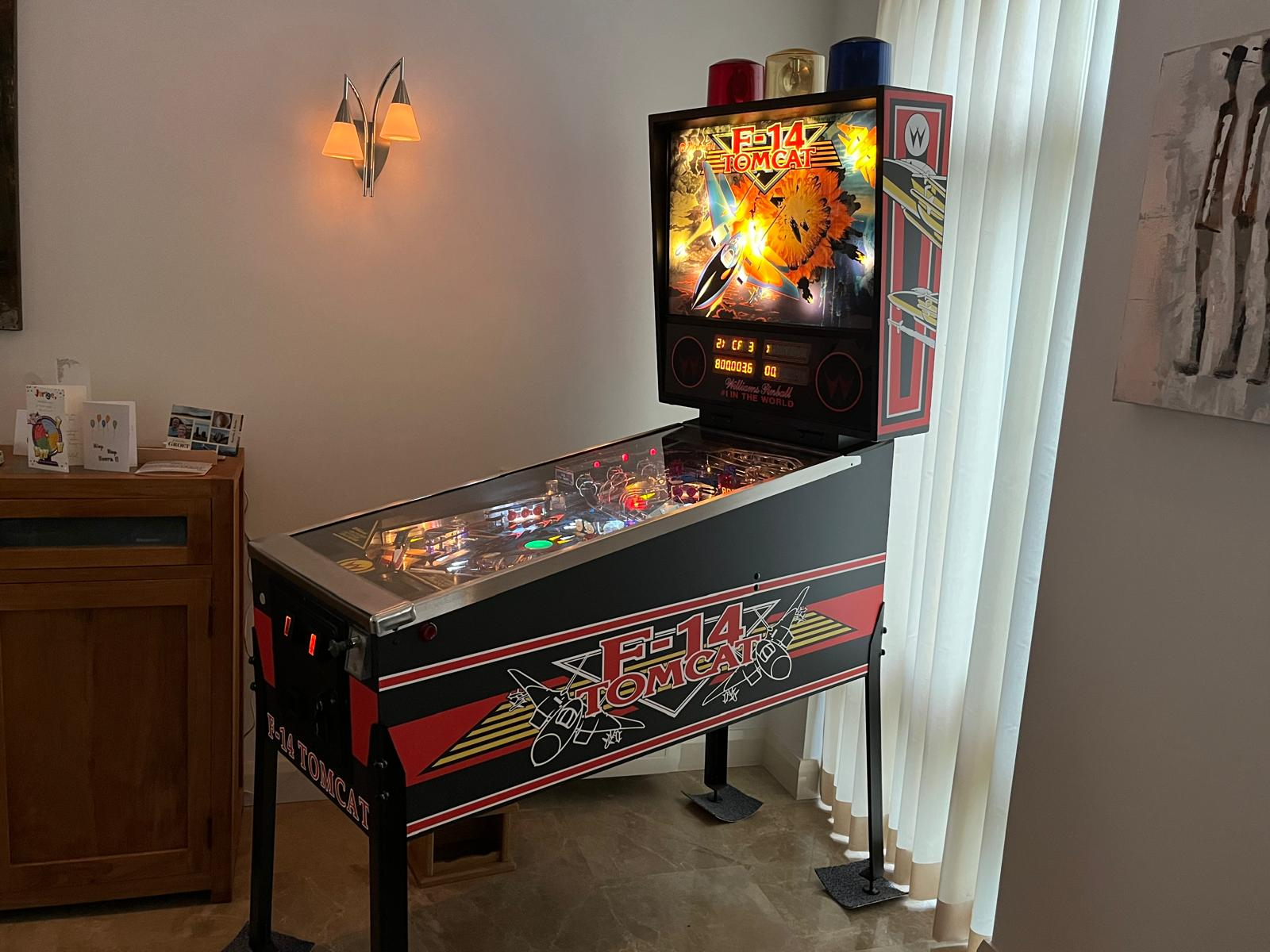

Kopkast op led gezet. En uiteindelijk de kast weer terug naar de eigenaar waar hij een mooie plek zal krijgen.
