Williams Blackout flipperkast restauratie
Welkom bij mijn blog over een flipperkast die ik een aantal jaren geleden kocht als niet werkend. Daar hou ik van en dit leek me dus een mooi project om aan te beginnen. En toen, toen kwam corona om de hoek kijken en ging de werkplaats dicht. Geen projecten en geen flipperkast restauraties meer voorlopig. Na die gekke periode had ik veel andere restauraties die voorrang hadden dus bleef de blackout even in een hoek staan om op zijn beurt te wachten. Inmiddels is deze kast verkocht maar ik vond het toch leuk om deze ook even te bloggen ondanks dat ik niet heel veel foto's heb gemaakt. We doen het maar met wat we nog hebben.
De elektronica van kast
Zoals gezegd had deze kast een flinke storing waardoor hij niet opstartte. Bij inspectie van de boarden zag ik direct wat de mogelijke oorzaken konden zijn. Iedereen die wel eens met Williams system 6 kasten in aanraking is geweest zal als eerste de 40 pin interconnect verdenken. Dit is de aansluiting van MPU naar driverboard waar de solonoids,lampen en switches over de 40 pins connector loopt. Deze is vaak gekraakt en geeft dan de signalen niet goed meer door. Ook de beruchte Scanbe ic sockets waar de Roms en Ram ic's insteken zijn vaak boosdoeners en moeten vervangen worden voor degelijke ic voeten. Laten we ook even de stromen vanaf het powerboard meten want de display's lijken ook dood te zijn. Dit powerboard was wel toe aan een revisie en ik besloot deze dan ook maar meteen uit te voeren.

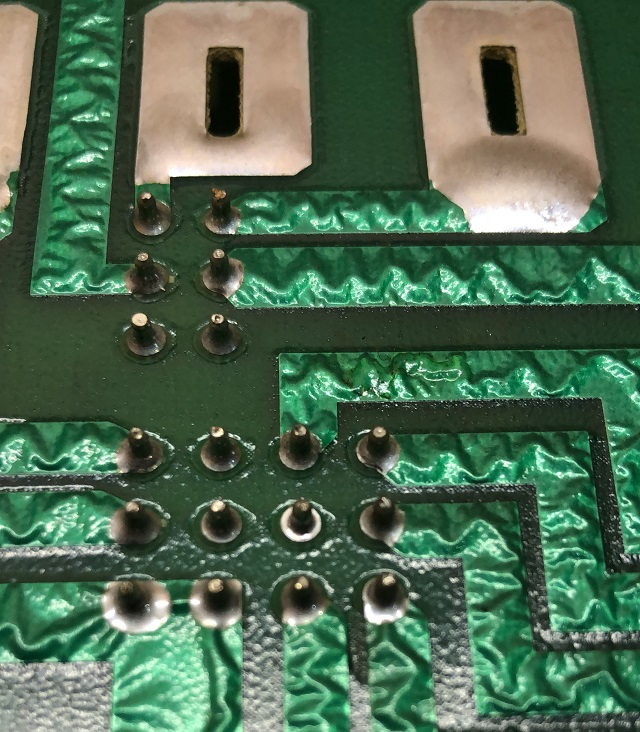

Slechte soldering op de 12 pin connector.

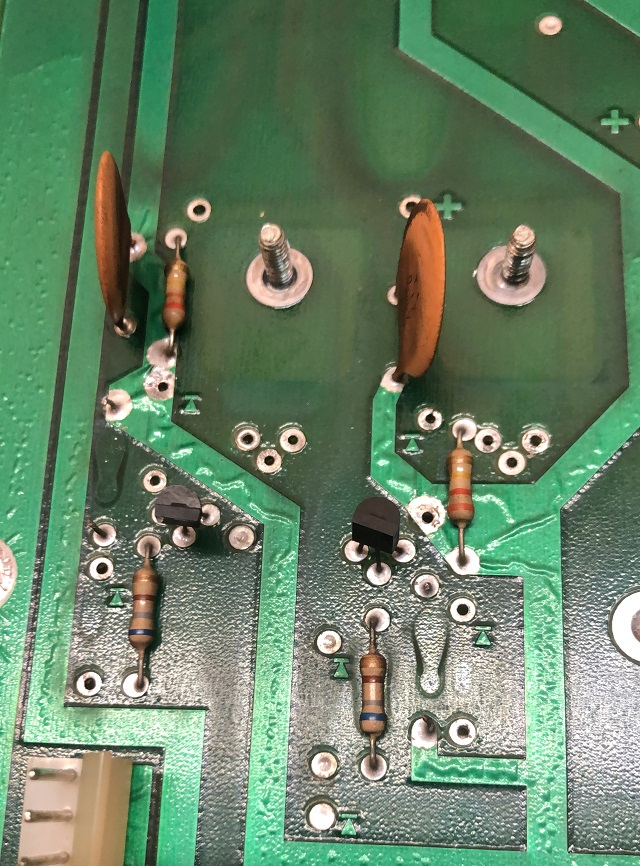

Leeghalen dat board en voorzien van nieuwe onderdelen.
Dit bracht weer leven in de display's en nu kon ik ook zien wat deze aangaven tijdens de boot van de kast. Bij 1 van de 10 pogingen startte de kast op maar dan bleven de display's weer zwart. Hmmm, dan gaan we door naar het MPU en de interconnect.
Eerste klus werd het vervangen van de 40 pin interconnect want deze had zijn langste tijd wel gehad. Daarna met Leon's testrom het hele circuit doortesten om te kijken waar de bottlenecks zitten.
Hier zie je al dat ik de IC voeten van de game ROMS vervangen heb maar het board bleef zijn kuren houden. De PIA's leken goed in test en de processor gaf ook de juiste signalen. De logic probe is hierbij wel een fantastisch hulpmiddel. Dan toch ook maar de ROM en RAM op voet gaan zetten en direct maar een NVRAM erin zetten.

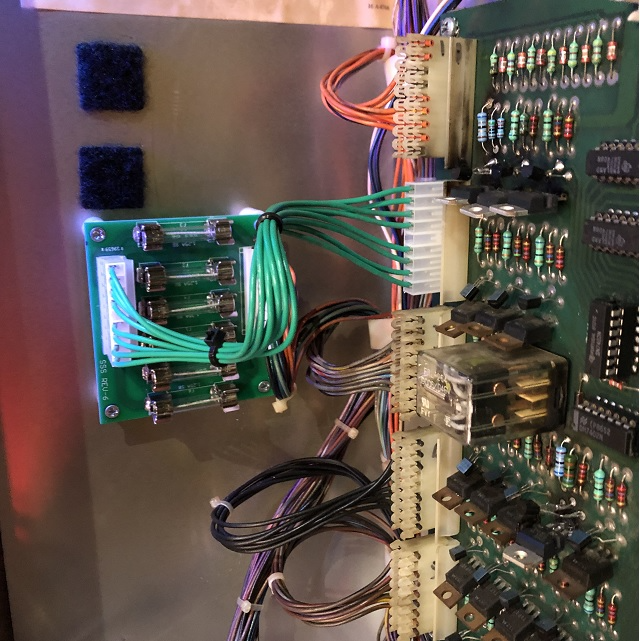

Uiteindelijk alle PIA's ook op voet gezet en een nieuwe interconnect en NVRAM gestoken. De kast boot weer netjes op en alles werkt zoals het hoort. Het laatste klusje voordat ik de kast verder ga strippen is het special solonoid circuit beschermen door middel van een zekering board.
Verder met het cabinet en speelveld

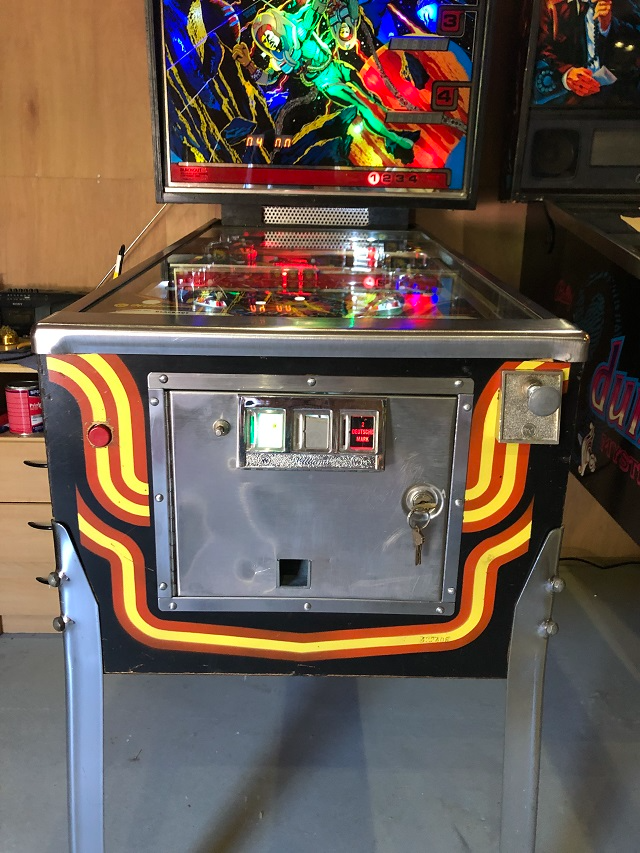

Nu de kast weer technisch in orde was kon ik verder met het cabinet en speelveld. Er was nog wel het een en ander schoon te maken en het speelveld was eigenlijk al beyond repair dus daar moest ik ook wat mee. Dit is dus de staat waarin hij nu verkeerde.
Je ziet hier duidelijk dat het speelveld zijn kale hout graag wil laten zien, hahaha. Plastics waren nog allemaal prima en hoefden alleen maar schoongemaakt te worden. Droptargets kwamen niet meer naar boven dus dat moest ook aangepakt worden. Verder wat lampjes die niet werkte en een heleboel nicotine aanslag wat eraf moest. Kijk maar eens in de kopkast.
Stinken die handel, gadver. Zijn nu eenmaal de klusjes waar je vaak mee te maken hebt. Kasten hebben bijna altijd in een rookruimte gestaan, deze overduidelijk ook. Uiteindelijk heb je dan ook wel weer eer van je werk natuurlijk. Het cabinet zelf was nog vrij netjes en hoefde niet veel bijgewerkt te worden. Hier en daar wat zwart maar verder kon het prima. Dan maar eens naar dat speelveld toe. Wat zal ik daar nu eens mee doen. Airbrush? Kan maar toen was ik nog niet in contact met Brian dus moest ik iets anders bedenken. Gelukkig is er voor deze kast een hardtop beschikbaar en dat leek me de perfecte oplossing voor deze Blackout. Dan kun je al raden wat de volgende klus gaat worden. Juist, kaalmaken dat veld en schuren die handel.

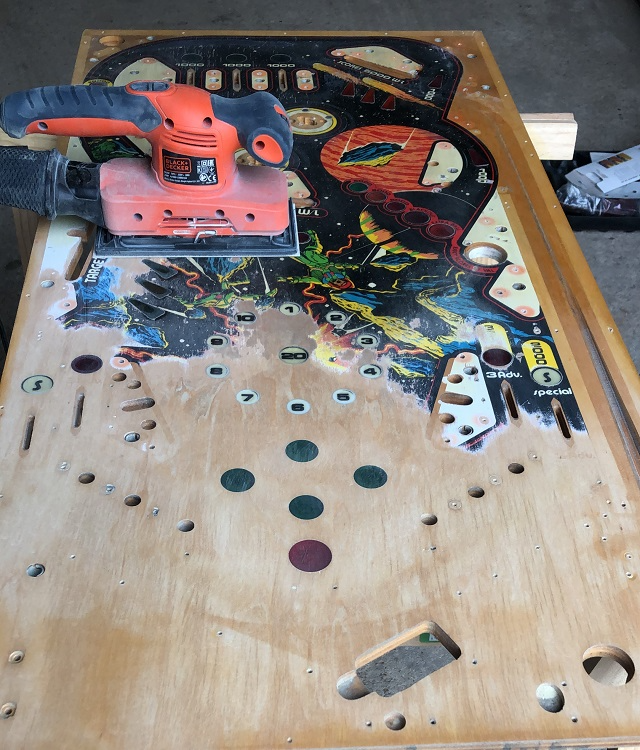

Wel nodig lijkt me zo. We gaan daar maar eens met een grove korrel beginnen om het artwork er goed af te krijgen.
De inserts waren een beetje cubed en waar nodig heb ik deze vervangen.
Klaar voor een laag clear voordat we de hardtop erop plakken.
Ik denk dat dit de tweede laag clear is geweest. Hierna alles nogmaals licht opschuren om daarna de hardtop erop te plakken. Deze paste perfect en zelfs alle gaatjes waren aanwezig.

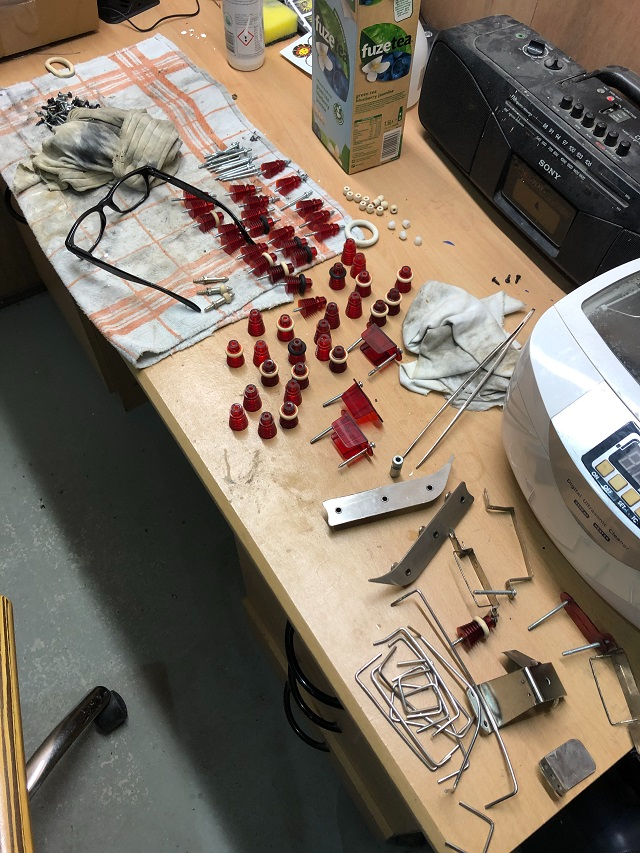

Hier ben ik alweer aan het opbouwen. Zoals gezegd heb ik niet veel foto's meer en helaas ook niet meer van het plakken. Een hardtop hoeft in principe ook niet geplakt te worden maar het gaf mij een beter gevoel om dit wel te doen. Had ik al gezegd dat de ultrasoon een onmisbaar stukje gereedschap is bij dit werk?

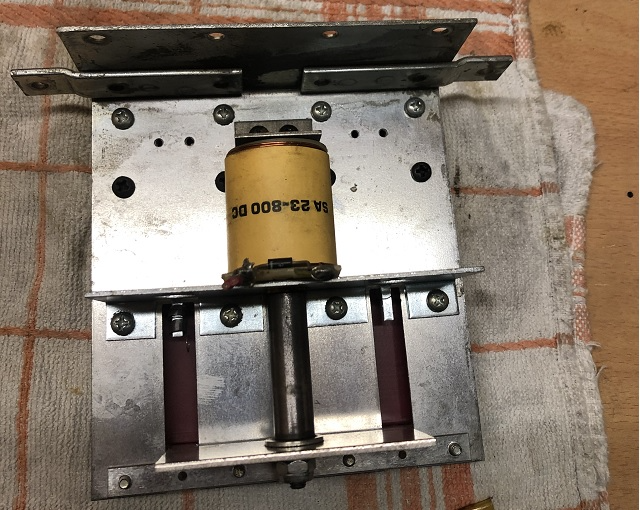

Genoeg hardware te gaan met een Blackout opbouw. Zo vorderde de opbouw langzaam en moest ik ook nog even wat schoonmaak en afstelwerk doen aan de droptargets.
En verder met de opbouw.

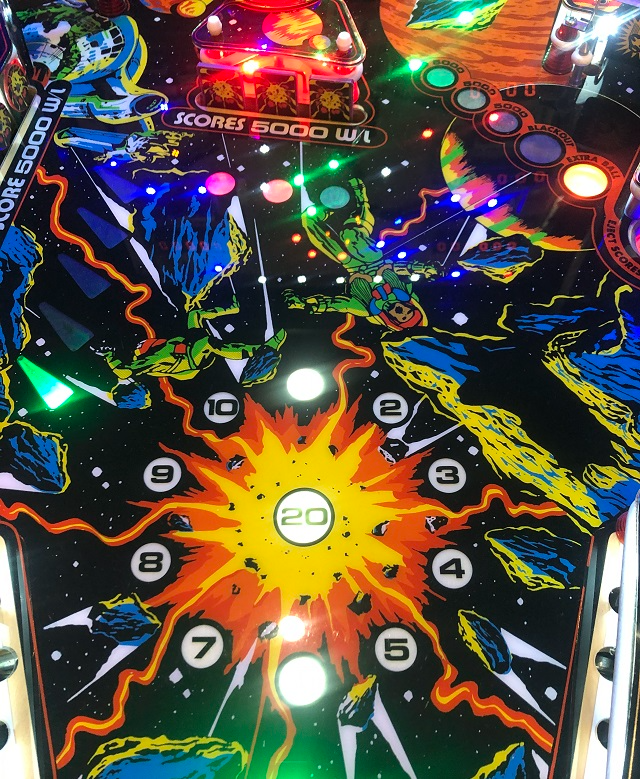

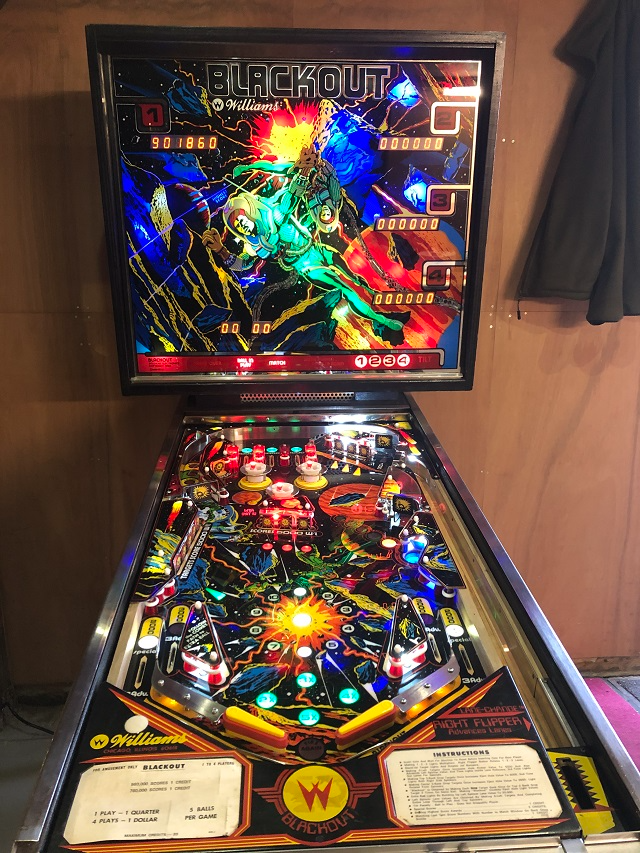

Ziet er alweer een stukje beter uit toch? Supermooi vindt ik die jaren 80 kasten van Williams. Het artwork, de kleuren alles eigenlijk. Tijd om alles weer terug te bouwen in het cabinet en dit project ook weer af te ronden.
Bedankt voor het lezen van dit vrij korte blog en hopelijk tot de volgende. Nog zat te doen voorlopig!!
