Williams Bad Cats onderhoud
Inderdaad, dit zou een kleine onderhoudsklus worden met wat kleine reparaties om de kast weer 100% technisch in orde te krijgen. Het liep echter iets anders. De Bad Cats en AFM werden tegelijk gebracht in de werkplaats. Ik had echter afgesproken om eerst het onderhoud te doen aan de Bad Cats alvorens ik met de complete restauratie van de AFM zou starten. De opdracht was om deze kast weer technisch op orde te maken en het speelveld te voorzien van een protector. Dit met de gedachte dat het speelveld nog gerestaureerd moest worden.
Je ziet hier ook nog een stukje Indi staan. Deze werd toen ook opgehaald zodat ik weer wat ruimte kreeg om te beginnen aan de Bad Cats. De eerste klacht was het uitklappen van een groep als de kast werd aangezet. Een probleem wat redelijk vaak gebeurd met sys11 kasten in de wat nieuwere huizen met moderne groepenkasten. Dit probleem is te verhelpen door het plaatsen van een NTC5 weerstand welke de spanningspiek bij het inschakelen opvangt.

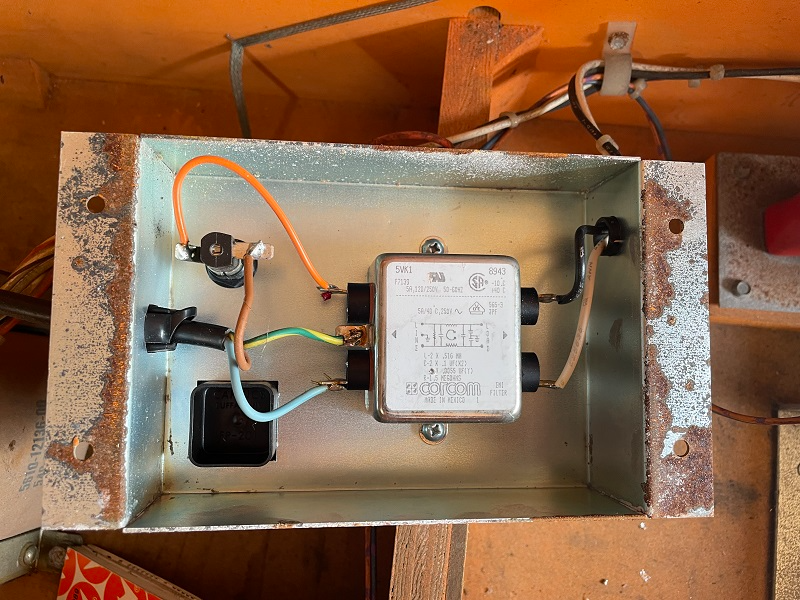

Zonder NTC5

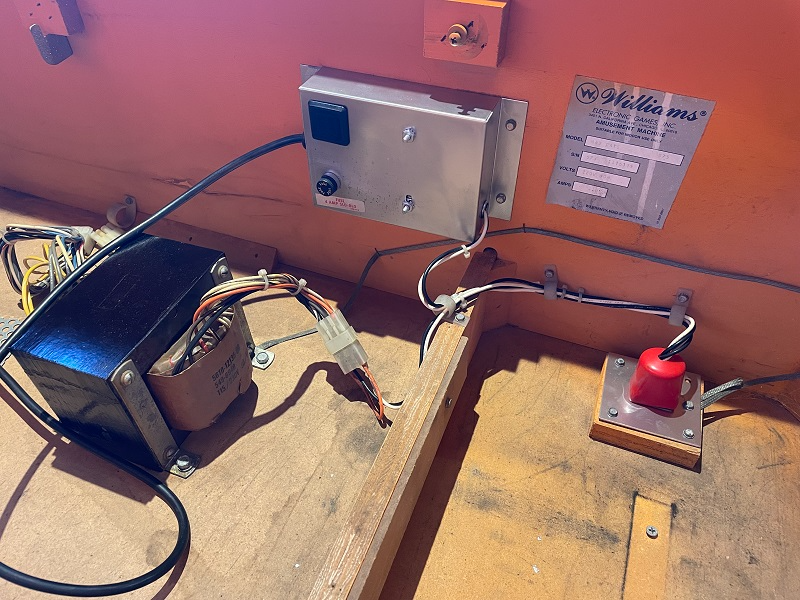

NTC5 geplaatst.

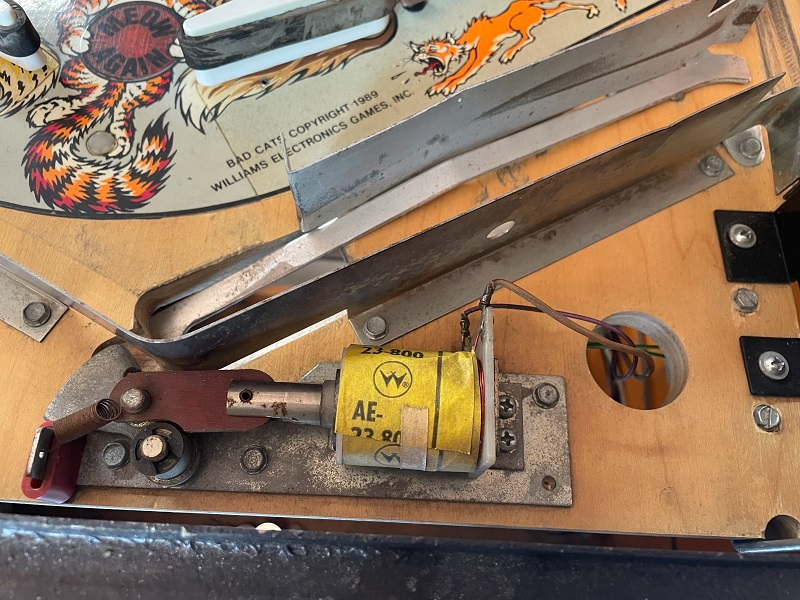

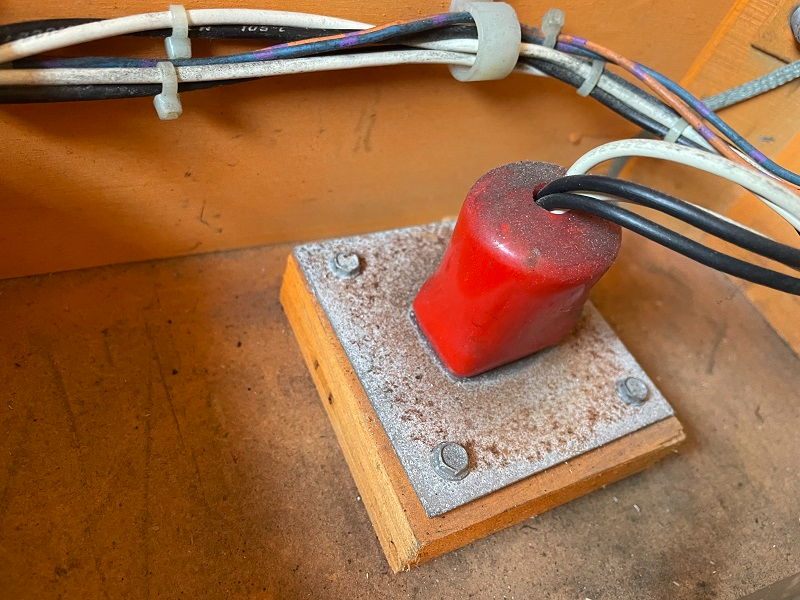

Je ziet hier al flink wat roest wat vermoed dat deze kast niet altijd even droog heeft gestaan. Iets wat we in een later stadium ook zullen aanpakken. De volgende klus werd een onderzoek naar de stappenmotor die het wiel onder het speelveld laat draaien. Deze draaide af en toe wel maar meestal niet of erg schokkend. Stappenmotors gaan eigenlijk bijna niet kapot dus dan maar eens een goede blik werpen op het board.

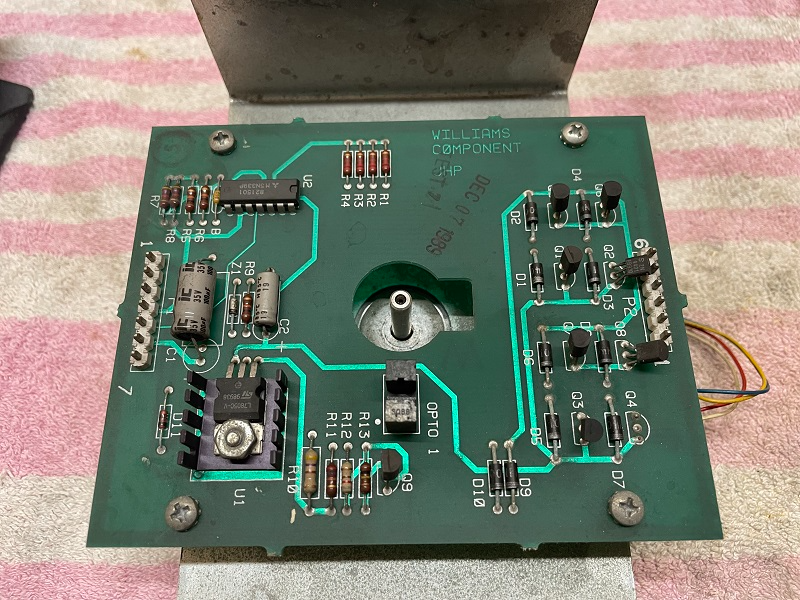

Hier zie je de onderkant van het board waarbij ik meteen de opto goed kon schoonmaken. Aan de andere zijde waar de connectors zaten was het probleem duidelijk zichtbaar. Cold solderjoints zoals ze dat noemen. Deze connector opnieuw gevloeid met soldeer en daarna het wiel weer teruggezet in de kast om te testen. PERFECT!!
Echter...., (ik moet er nog steeds om lachen achteraf) in testmode klopte de home positie voor geen meter. Wederom de motor eruit gehaald en nogmaals goed gekeken bij de opto en overige componenten. Daar vondt ik niets wat wees op de oorzaak. Hmmmm, vreemd. Wiel weer teruggezet in de kast maar probleem was er nog steeds. Soms vallen zaken niet meteen op en zeker niet als je de kast niet vaak gespeeld hebt om het direct te zien. Weet je wat, kijk zelf maar ;-)

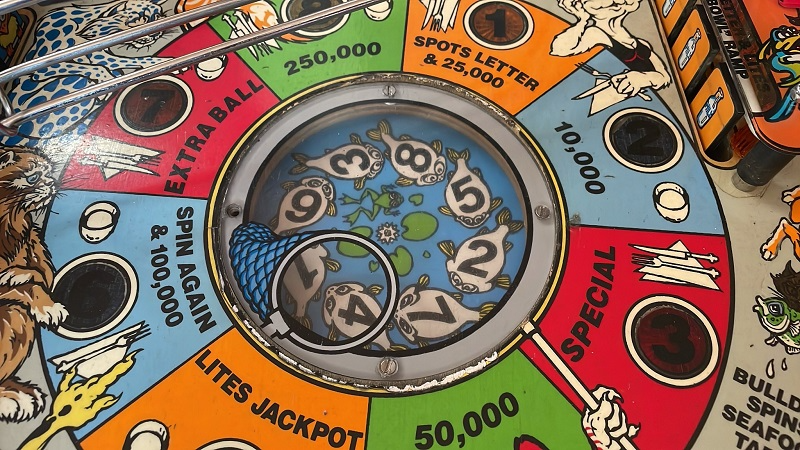

Misschien zie je het direct, misschien ook niet?
Hier is het probleem verholpen. De vorige eigenaar (waarschijnlijk) heeft het plexiglas verkeerd teruggezet waardoor het net (home positie) niet op de steel zat. Hoe dan, zo leuk :-)

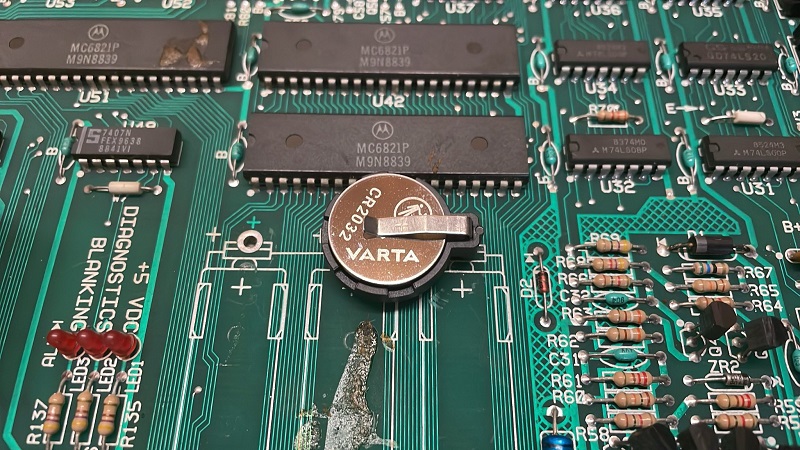

Na deze fix moesten er nog wat switches afgesteld worden en als laatse de switch rechts boven in de ramp die helemaal niet registreerde. Dat was wel even een werkje om die grote ramp eruit te krijgen. De switch zelf leek in orde maar toch registreerde hij niets? Ik had al een board test gedaan met jumpers om te zien of het een board of cabinet probleem zou zijn. Geen board maar cabinet. Ineens zag ik het probleem toen ik even de diode had doorgeknipt om deze te meten. Wit en groen waren omgedraaid met solderen. Ook waarschijnlijk een foutje van de vorige eigenaar maar nu ook weer gefixed. Het laatste klusje was de batterij houder op het powerboard te vervangen voor een knoopcel.
Toch nog een kleine restauratie?

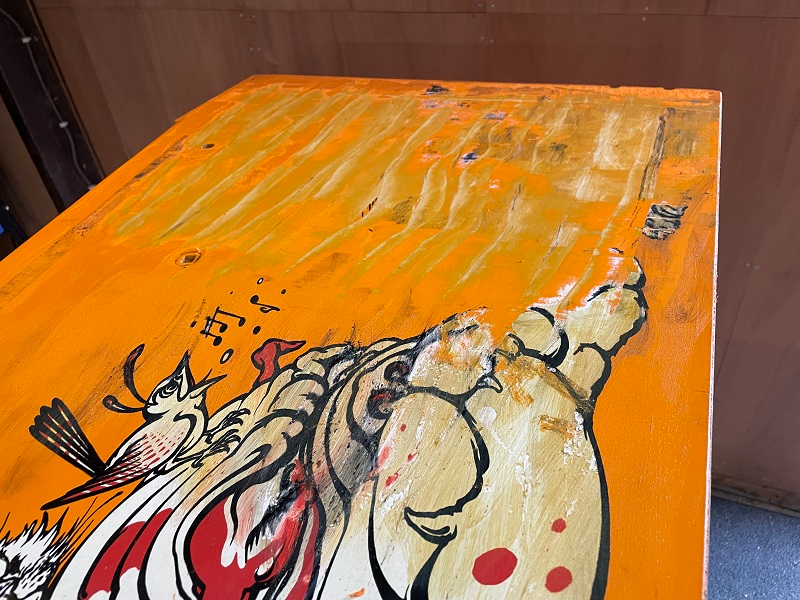

Na deze herstellingen werkte de kast weer 100% en kon ik me richten op het cosmetische deel. Al snel werd er besloten om voor nieuwe nextgen cabinet decals te kiezen. Het cabinet was nog wel aardig maar met gaten op vreemde plaatsen en redelijk wat beschadigingen die allemaal geplamuurd moesten worden. Een mooie aanvulling werden de side art blades welke het geheel naar mijn mening helemaal afmaakt bij deze kast. Het bekende ritueel werd weer gestart. Je ontkomt er gewoon niet aan als je voor een restauratie kiest. De Bad Cats heeft nog een gezeefdrukt cabinet dus dat werd flink verf verwijderen alvorens ik kon beginnen met het schuurwerk.
Echt geen fijn klusje maar dit werk doe ik met Aceton om zoveel mogelijk verf van het cabinet te krijgen.

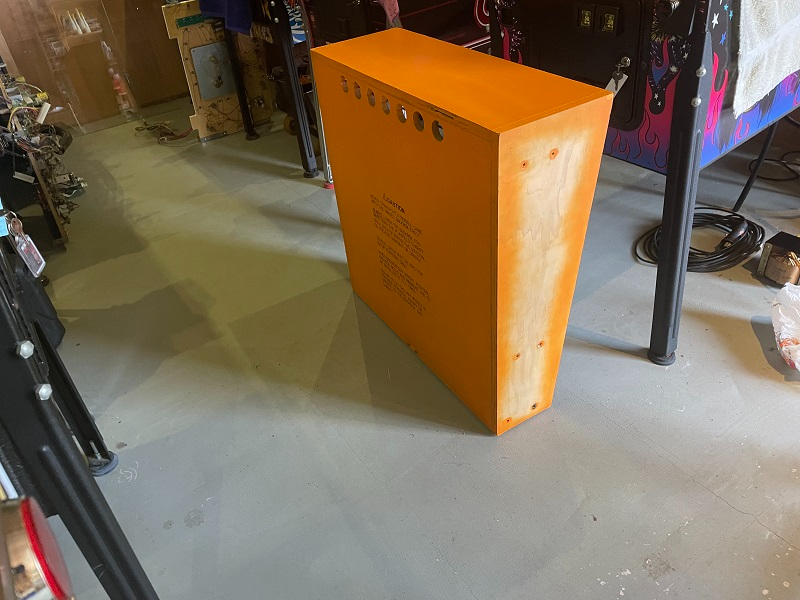

Schuurtijd. Dit stuk is schuren, plamuren, drogen, schuren, plamuren, drogen :-) Uiteindelijk staan het cabinet en de kopkast spiegelglad klaar om gestickerd te worden.

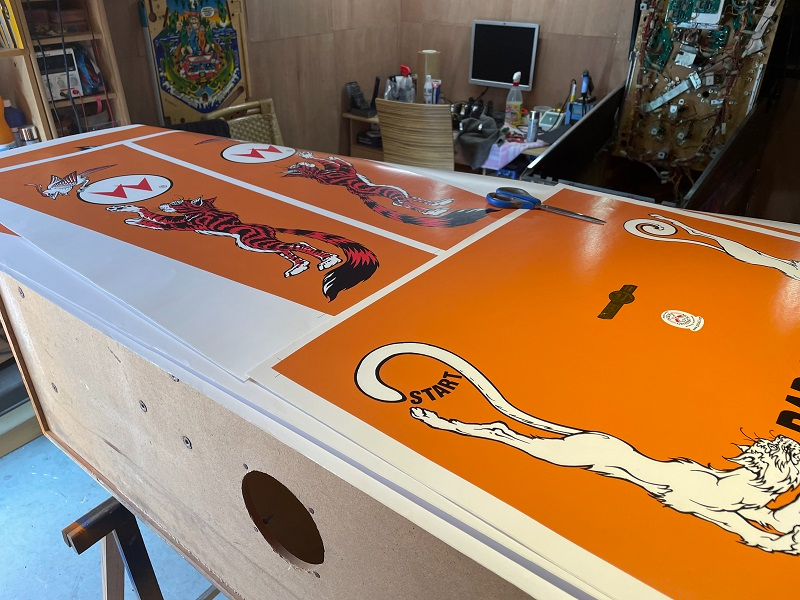

Hier zie je de randen van het cabinet ook nog bijgespoten. Het was even zoeken naar deze oranje kleur maar de dichtsbij komende ralcode is RAL 2000. Tijd voor het plakken van de decals.

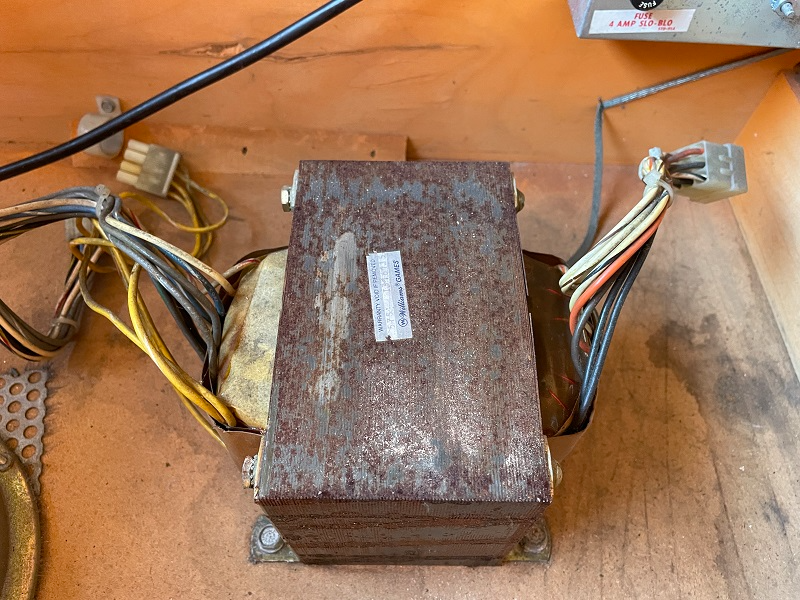

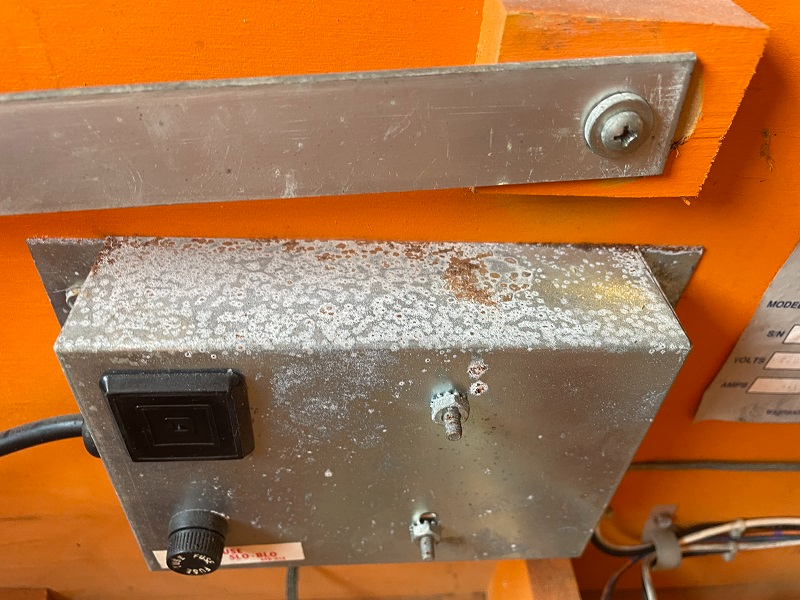

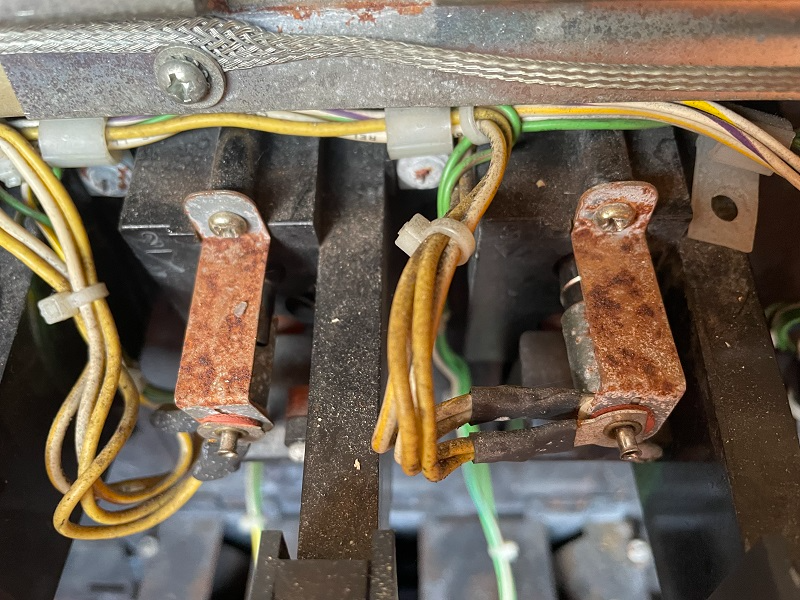

Deze zitten er weer superstrak op. Hoe ik het cab altijd schuur vraag je? Om de decals er echt mooi strak op te krijgen begin ik met korrel 80 om het meeste vuil eraf te krijgen. Daarna pak ik korrel 120 om het mooi te vlakken en als laatste korrel 240 om hem "silky smooth" te maken. Dit zorgt in mijn ogen voor het mooiste resultaat. Na dit schuur en plakwerk wilde ik de roest onderdelen mooi opschuren en spuiten met een chrome finish. Eerst maar even wat foto's van deze onderdelen.
Best wel nodig toch?
Dit ziet er alweer een stuk frisser uit lijkt me. Ik kon me nu weer richten om alles weer op te gaan bouwen en het playfield te voorzien van een protector.
Je ziet hier ook de sidebades welke een mooie aanvulling op het geheel vormen. Ik bescherm de scharnierpunt altijd nog even met wat folie om krassen te voorkomen.
Oh ja, wat ik nog moet vermeldden was het ontbreken van een stop post tussen de flippers. Hier is in het vereleden een flinke plug ingezet. Deze zie je op de foto hierboven weer herselt.

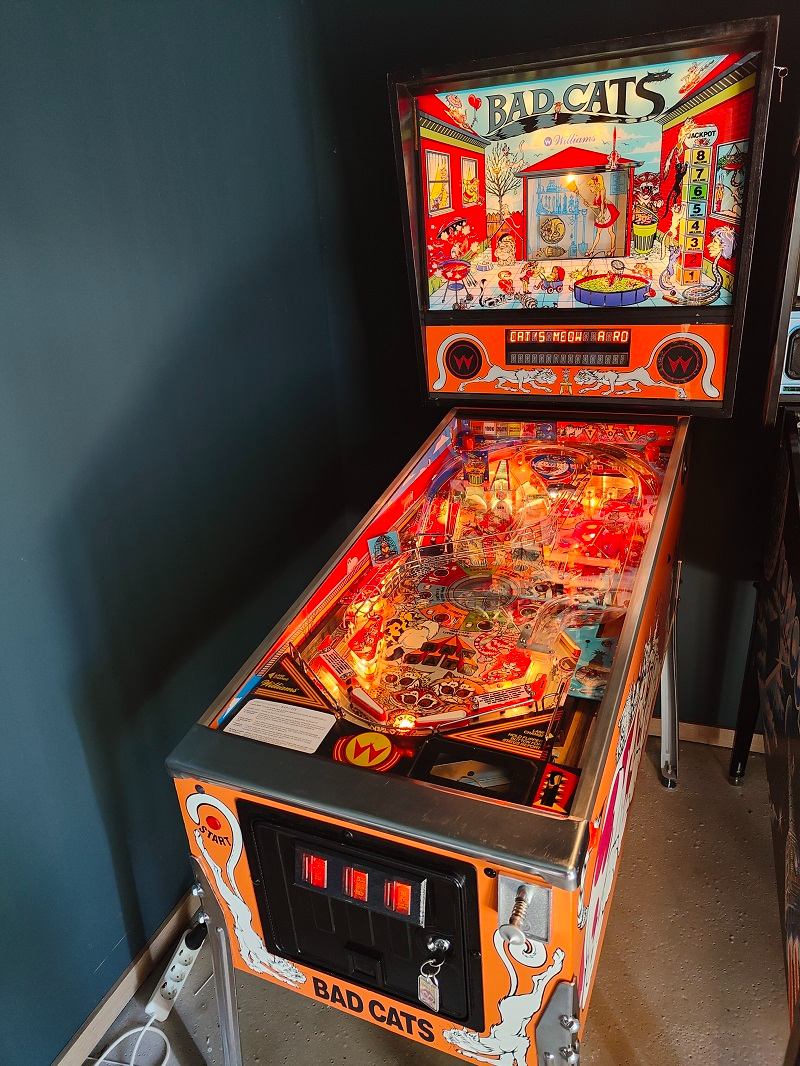

De kast is inmiddels weer terug bij de eigenaar en hierbij de laatste foto's. Bedankt voor het volgen van dit blog en graag zie ik je terug bij mijn voorlopig laatste restauratieblog van de AFM.
