Bally Attack from Mars semi restauratie.

Welkom beste lezers bij een nieuw blog. Alweer een AFM? Jazeker, deze kast is uiteraard zeer geliefd en absoluut restauratie waardig. Laten we dan maar eens gauw aan de slag gaan. De opdracht was duidelijk. Ron, kan je deze even opnieuw stickeren. Even?😁
En zo werd deze kast  de werkplaats ingereden. Even stickeren zei je? Nou, doe maar een flinke onderhoudsbeurt want ik zie geen speelveld meer onder al dat zwart. Afijn, de opdracht werd iets uitgebreid en wat als klusje tussendoor zou gelden werd gewoon een stevige semi restauratie. Helaas heb ik geen foto's meer van de staat zoals hij gebracht werd maar geloof me, de kast zag echt zwart van al het vuil roest, corrosie etc etc. Eerst maar eens kijken of hij technisch in orde is zei ik tegen de eigenaar voordat hij vertrok. Nou nee, dat was dus niet het geval. Het CPU board had batterijschade en moest gerepareerd worden. Dit heeft de eigenaar zelf laten doen bij een gespecialiseerd iemand. Nee ik noem geen namen zonder toestemming, privacy weet je wel 😉.
Ik had hierdoor even de tijd om goed te inventariseren wat er allemaal moest gebeuren. Uiteraard kwam daar een lijst aan klusjes uit maar ik wilde de kast eerst weer technisch in orde hebben alvorens verder te gaan met het onderhoud. Wachten op het CPU dus.

We gaan beginnen

Het board was weer terug en er was aardig wat mee gebeurt.

- 20 tal printbanen gerepareerd rondom U2 en U5
- Socket vervangen U2,U5,U4
- Board alkali neutraal

- Knoopcel houder met batterij

- Nieuw IC U2  LS244
- Nieuw IC U5  LS14

Laten we maar eens kijken of de kast nu wel werkt en de switches willen registreren. Nou net niet helemaal goed dus even terug op de werkbank.



Kijk en vergelijk. Ik heb alle reparaties nogmaals nagelopen en kwam nog 1 kapotte baan tegen vanaf U5 welke precies onder de weerstanden loopt. Deze baan gerepareerd en we hadden weer een voledig werkend CPU board!!! Nice, nu gauw beginnen aan het speelveld want dat moet uit de kast en volledig gedemonteerd worden om alles schoon te kunnen maken.



Dat wordt weer eer van je werk hebben dacht ik. Hopelijk zit er nog genoeg lak op dit veld maar zo te zien was dit minimaal. De insert randen begonnen al te beschadigen. Door de opdrachtgever werd er gekozen voor een protector i.p.v clearcoat. Prima! Verder met het leeghalen om het veld straks goed schoon te kunnen maken. Hiervoor moest ook de onderkant gedeeltelijk leeg om goed bij de bedrading van de popbumpers te komen. Bij een AFM zit dat nogal krap. Hier nog een goed voorbeeld van het ingetrokken vuil op dit veld.



Dat wordt de "total annihilation aproach😁".





Zo heb je een beetje een idee. Zoals gezegd wordt dat straks weer eer van het werk. Wat ik nog extra moet meldden was het feit dat de kast inderdaad weer storingsvrij speelde na de reparatie van het CPU board maar er was een algehele blackout qua licht. Eerst dacht ik natuurlijk dat dit electronisch was maar na alle gi strengen en gestuurde lampen te hebben getest leek dit perfect te werken.



Hmmm, dan zullen we met de opbouw wel kijken hoeveel lampen er kapot zijn. Verder maar weer met het speelveld want dit was nog in het stadium hiervoor. Stukje voor stukje leegmaken en schoonmaken.

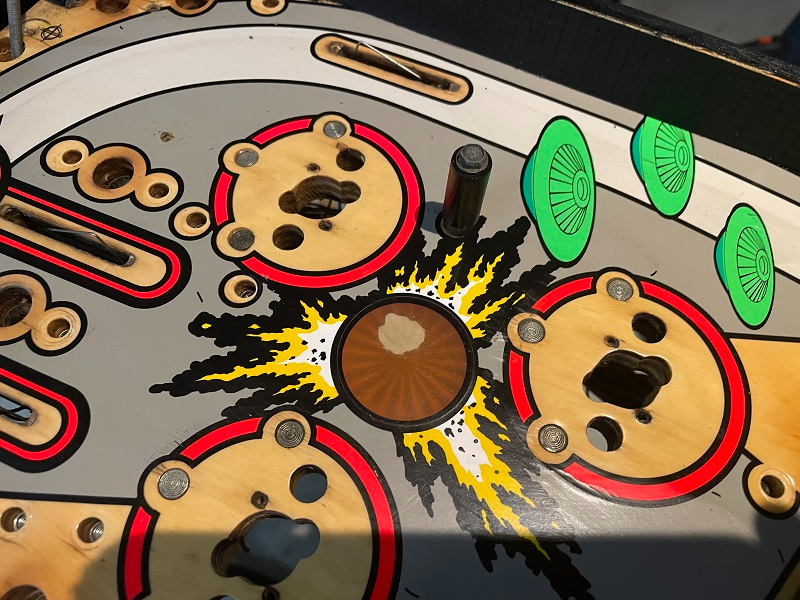

Ai, deze insert heeft een rare vlek. Het lijkt brandschade van het lampje eronder maar ik kon daar geen sporen van vinden. Raar plekje. Zit echt in het plastic maar verder geen aanwijzingen gevonden. En zo werkte ik langzaam het hele speelveld af. Uiteindelijk lag hij weer schoon op de tipper.



En genoeg metaal wat ook nog schoon moest. Dit doe ik zoals altijd in de ultrasoon en eventueel erna nog polijsten als dat echt nodig blijkt.





Nu het speelveld weer schoon en half opgebouwd op de tipper ligt kan ik eindelijk verder met het voorbereiden van het cabinet. Eindelijk vraag je jezelf misschien af. Zeker, gezien de sneeuwval vanaf eind december tot ergens in januari kon ik aan het cabinet weinig doen. Daar moest ik echt even voor wachten op droog weer. Gelukkig was dat nu zover en kon ik alles voorbereiden voor het plakken van de decals. Dat hoef ik hier niet meer te beschrijven toch?

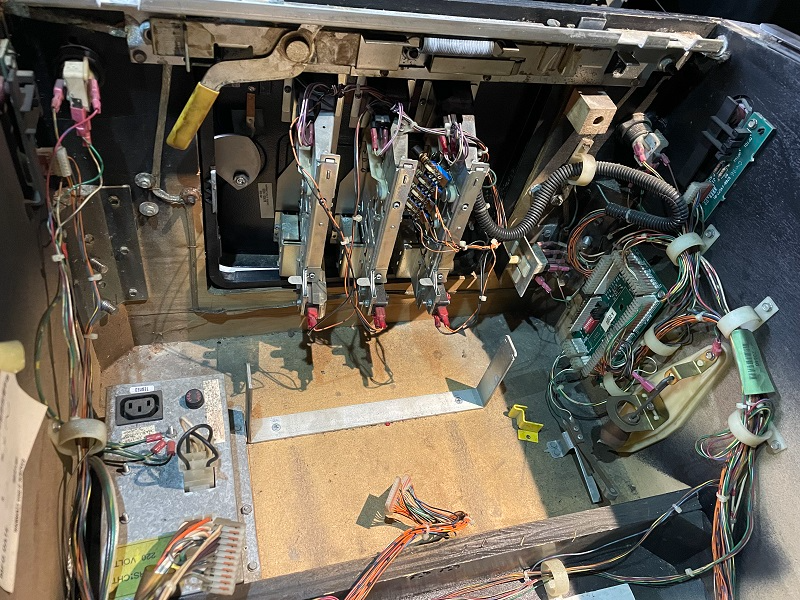

Genoeg om leeg te halen en schoon te maken.



Eraf met die verkleurde zooi 😁



Next Gen Licensed van AVO pinball gaan er weer op.



Beter toch 😉!

Opbouwen maar weer.

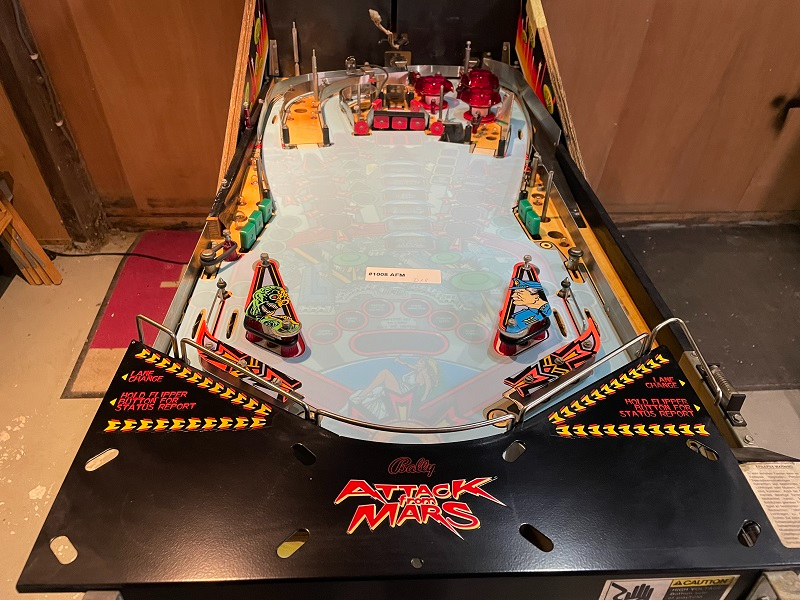

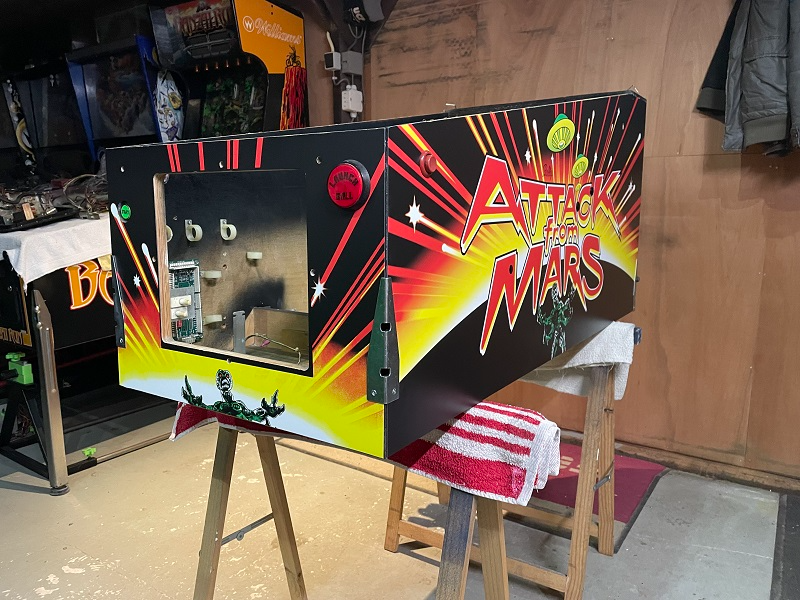

Decals er weer op, playfield half opgebouwd en terug in de kast. Tijd om de protector er weer in te leggen.



Nog wel wat werk te doen aan de ramps en saucers. Een rampflap was half verroest  dus dat moet nog even aangepakt worden.



Deze geschuurd en klaargemaakt om weer zwart te spuiten.



Na het spuiten en een aantal keren schuren heb ik deze afgemaakt met clearcoat zodat hij lekker slijtvast blijft. Eigenlijk nog nooit gedaan zo maar het lijkt me dat dit goed moet werken. Verder met opbouwen en schoonmaken van de onderdelen.





Hier zijn de side art blades ook al geplakt en zie je deze AFM weer tot leven komen. Tijd om alle lampen na te lopen en te vervangen.



99% van alle lampen kapot. Zowel cabinet/playfield als kopkast. Deze allemaal weer vervangen.

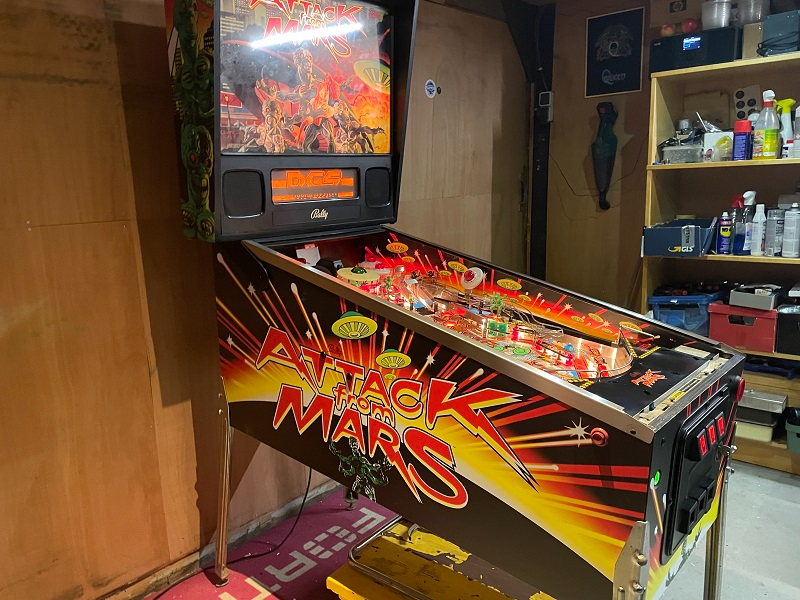

Die staat er weer netjes bij voor een nieuw leven. Een geslaagde "semi restauratie" wat mij betreft. Hopelijk is het Congo speelveld waar ik nog op wacht binnenkort ook klaar zodat we dat project ook af kunnen maken. Ik bedank je voor nu en hoop je weer te zien bij het volgende blog.
