Bally Addams Family restauratie

Welkom bij mijn Addams Family restauratie blog. Deze flipperkast werd direct na het vertrek van de Funhouse aangeleverd. Opdracht was duidelijk. Maak er wat mooi's van ;-)
Dan ben je bij Ronsblog aan het juiste adres en dat gaat zeker gebeuren. Eerst maar eens kijken wat we binnen hebben gekregen.



Een zo op de foto ogende nette TAF met een tweede speelveld erbij. Als we iets meer inzoomen valt het toch wel wat tegen en begrijp je waarschijnlijk waarom dat tweede speelveld erbij geleverd is.

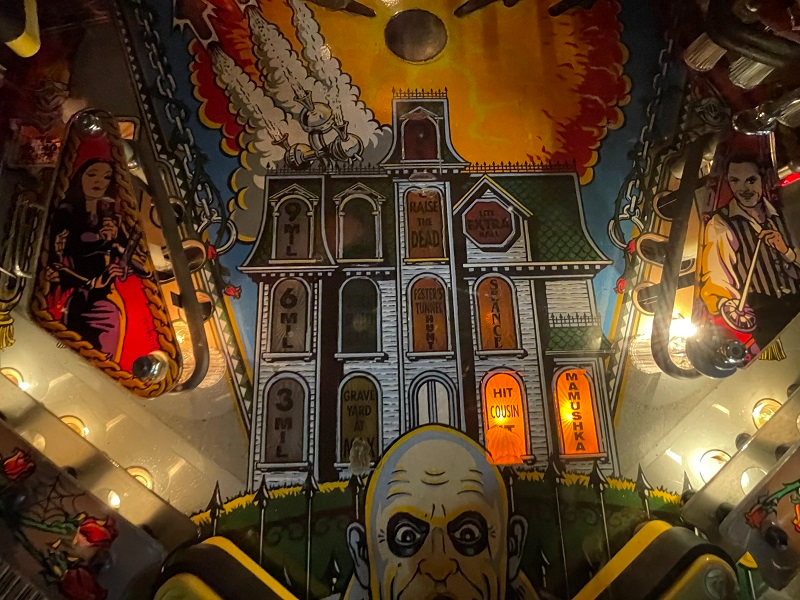

Veel insert schade rond en in de mansion, schade in de power "zone" schade tussen de bumpers, schade aan de outhole's etc etc etc. Vandaar het nieuwe speelveld aangeleverd door Souldog.nl.

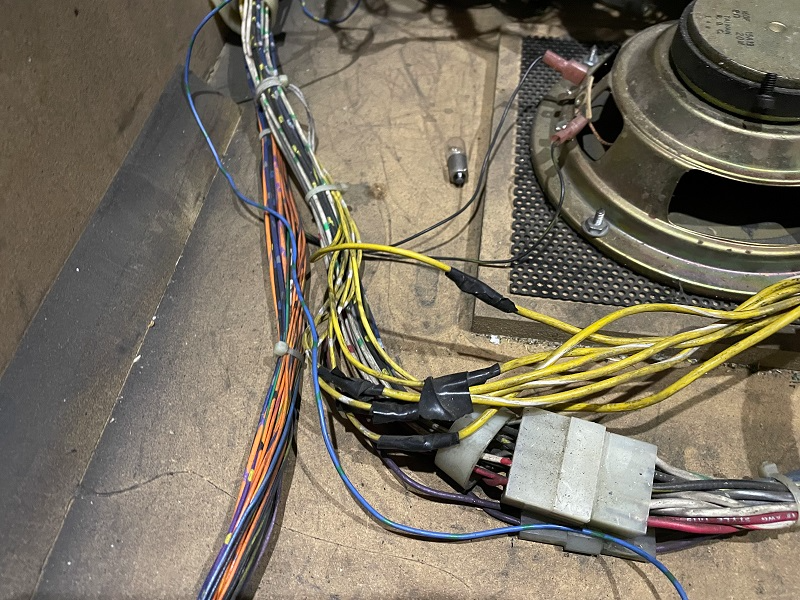

Dat wordt dus een totale playfield swap maar zover is het nog niet. Eerst deze kast technisch in orde maken want er was nog wel wat mis hier en daar. Wat dacht je van deze GI bedrading?



Dat gaan we natuurlijk niet zo laten zitten toch?

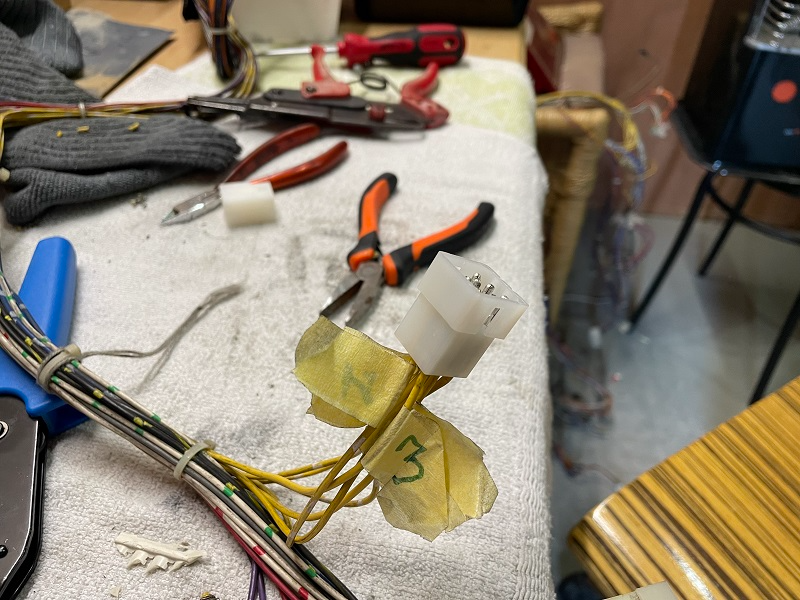

Zo, die weer voorzien van twee nieuwe connectors. 1 op de trafo kant en 1 op de speelveld kabelboom. Volgende klus is het traceren van een extra gesoldeerde draad vanaf de start button naar het CPU board toe. Waarom?





Blauw/groen wordt Blauw/geel ;-)

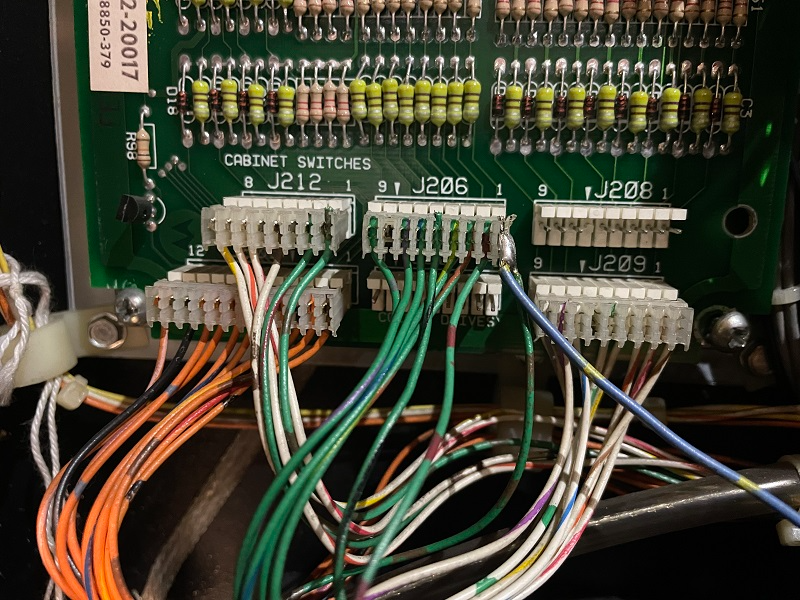

Juist, daar zit hij vastgesoldeerd op groen/bruin. Deze groen/bruine draad loopt dus vanaf het CPU naar het interconnect board toe en vandaar gaat er een draad naar de start button. Het bleek dus de connector op het interconnect board te zijn die geen contact maakte. Deze vervangen en de draad weggeknipt. Pfoe, een snelle explotatie hack denk ik dan.

Nog meer? Yep.

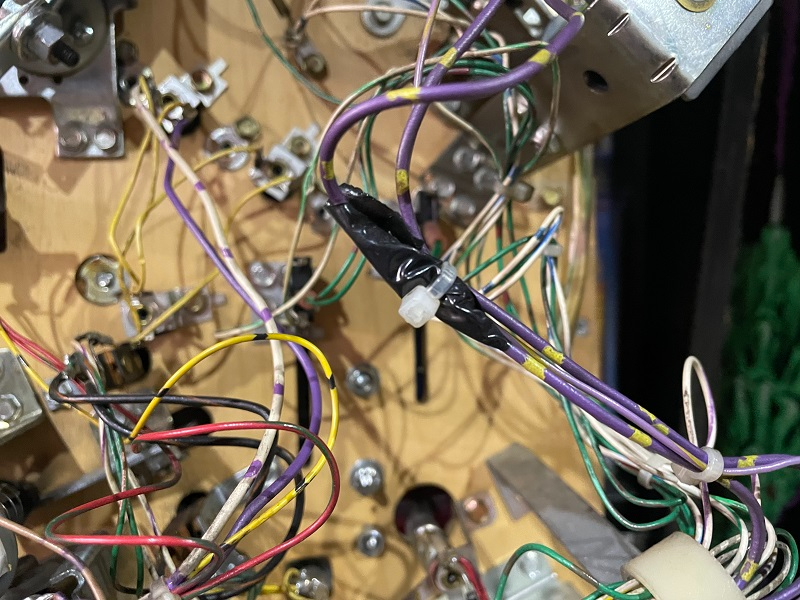

Onder het speelveld waren er ook nog wat draden in de tape gezet. Die vervang ik straks wel met het loshalen van de kabelboom. Nog meer?

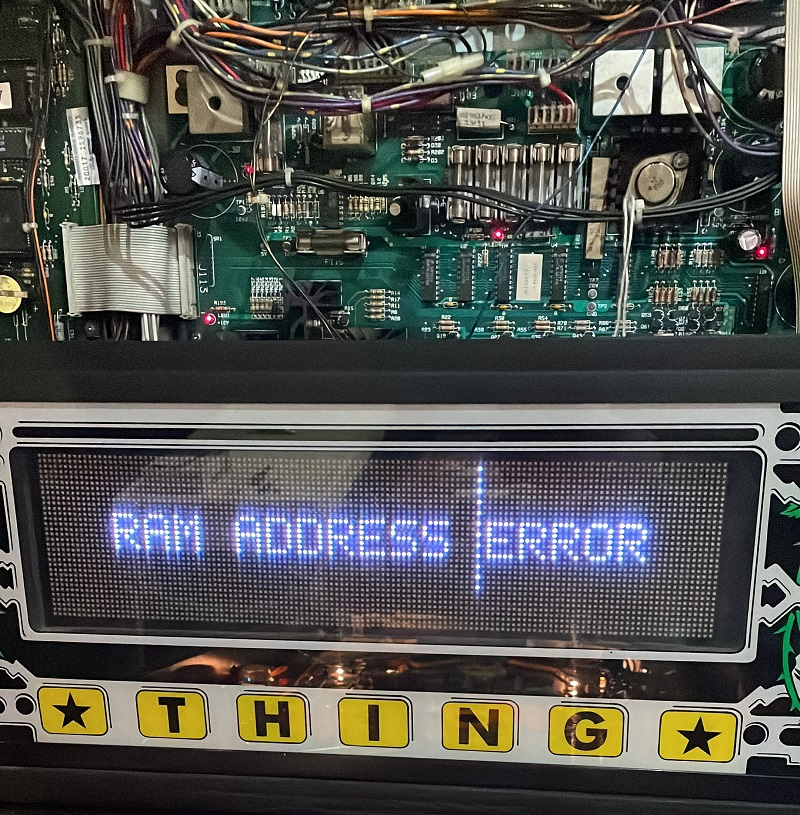

Nice, U24 ram op het DMD board die de geest gegeven heeft. Deze maar op voet zetten en vervangen. Nog meer? Nee gelukkig niet en door met het demonteren van speelveld en cabinet.

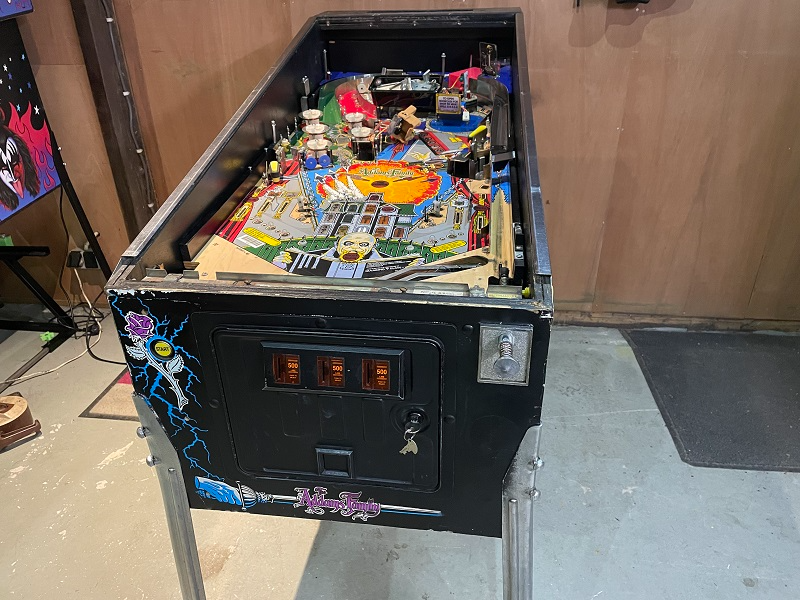

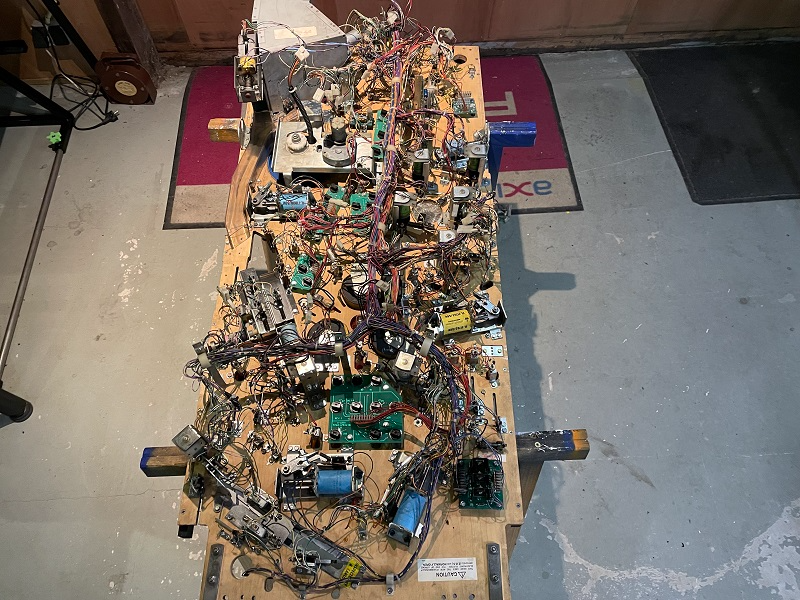

Als eerste het speelveld uit het cabinet gehaald om de onderkant leeg te maken.

Een Addams heeft denk ik wel de meeste hardware met minste ruimte op de onderkant van het speelveld. Altijd weer een uitdaging om deze straks weer helemaal netjes over te zetten op het nieuwe speelveld.

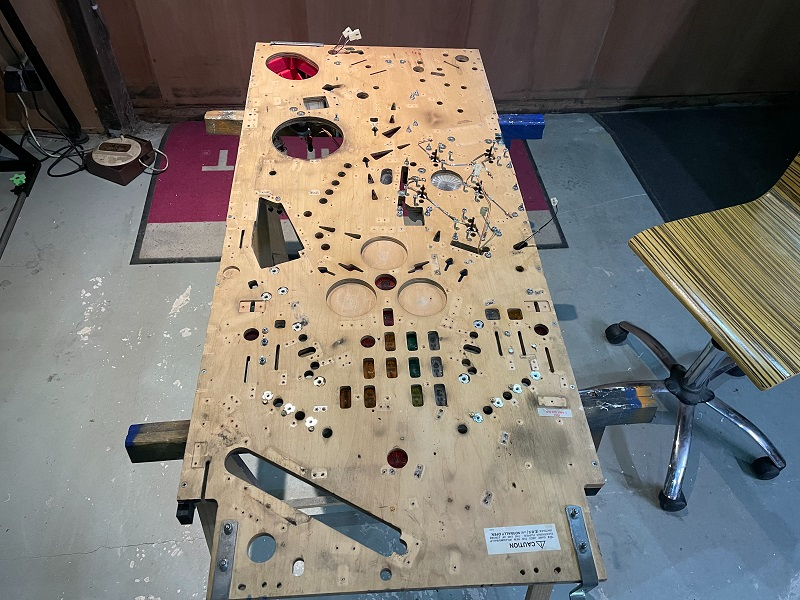

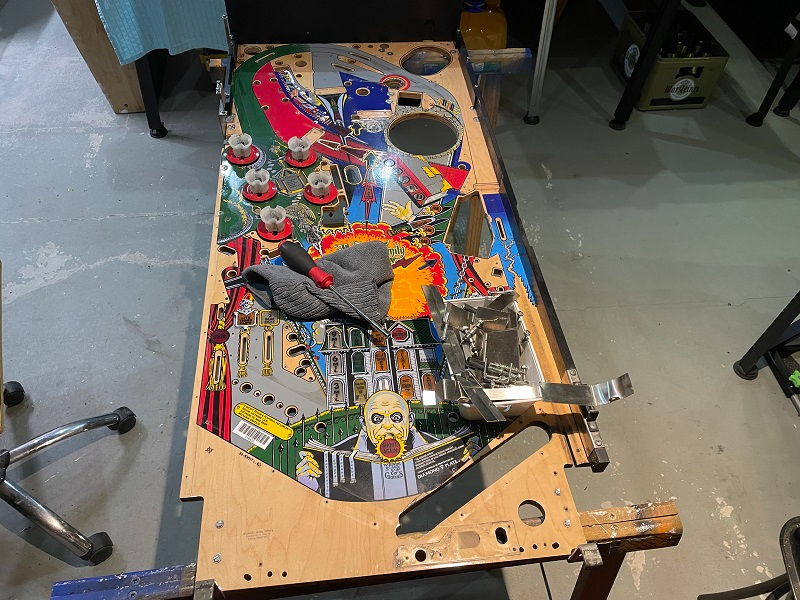

Na een flinke tijd schroeven en lossolderen is dit speelveld ook weer bijna leeg. Nog even een paar goede foto's maken van de popbumper bedrading zodat deze straks identiek overgezet kan worden. Tijd om het speelveld om te draaien en de bovenkant verder leeg te maken.



Laatste loodjes en dan kan ik verder met het cabinet.

Het cabinet

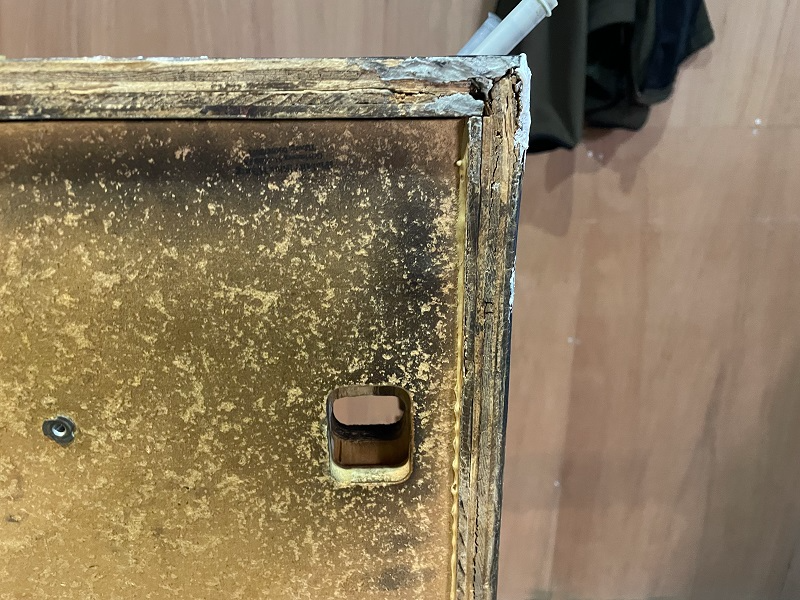

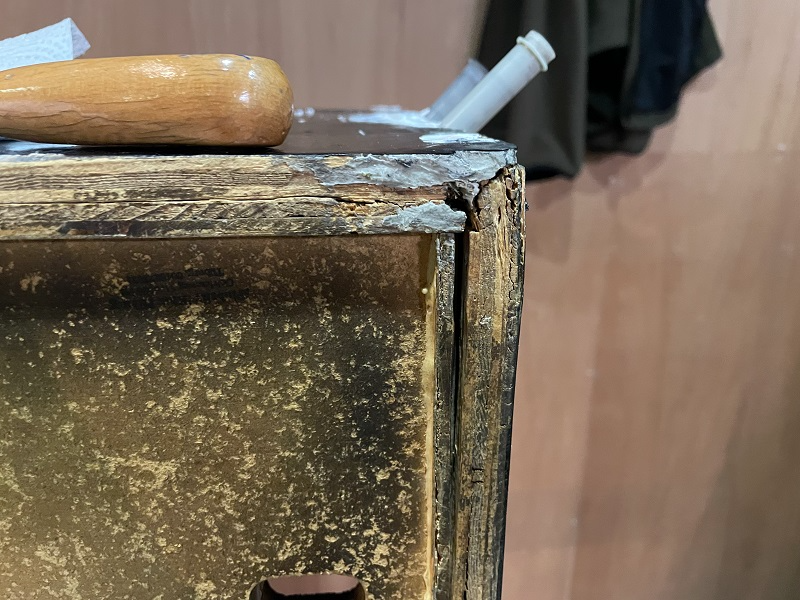

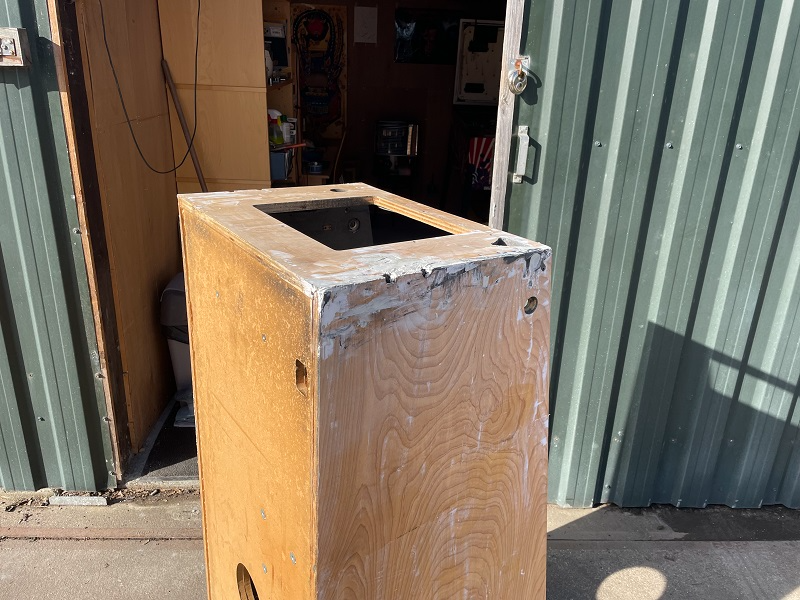

Het was wel duidelijk dat dit cabinet ook zijn beste tijd gehad heeft. Voornamelijk het voorste deel bij de rechtse voorpoot was zwaar beschadigd. Dat vraagt om heel veel houtbewerking. Laten we maar eens beginnen.



Een flink gat maar onder de gekraakte zwarte verf (geen decal dus) was het helemaal verrot en daar moesten een paar stukjes nieuw hout ingezet worden. Veel 2K plamuur was ook nodig.



Onderkant was ook flink gescheurd en dit heb ik met houtlijm en schroeven ter ondersteuning weer gerepareerd. De coil sleeves werden gebruikt als marker voor de gaten van de pootbouten.



Ik ben me er nu al van bewust dat dit weer een blog wordt met meer foto's dan tekst maar foto's zeggen meer als woorden toch?

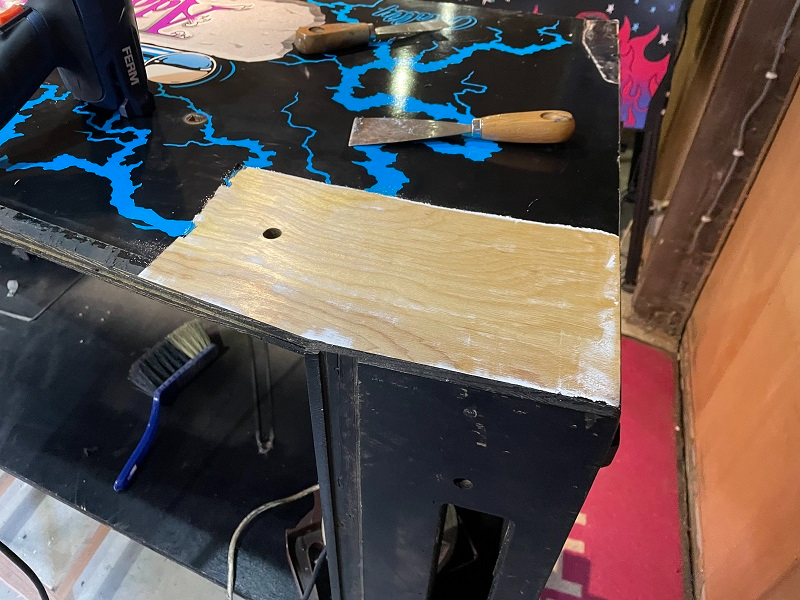

Eerst nog even de decals verwijderen en dan weer door met het hout.



Uiteraard weer veel lijmresten achterlatend maar dat komt straks weer helemaal goed. Terug naar het slechte deel.

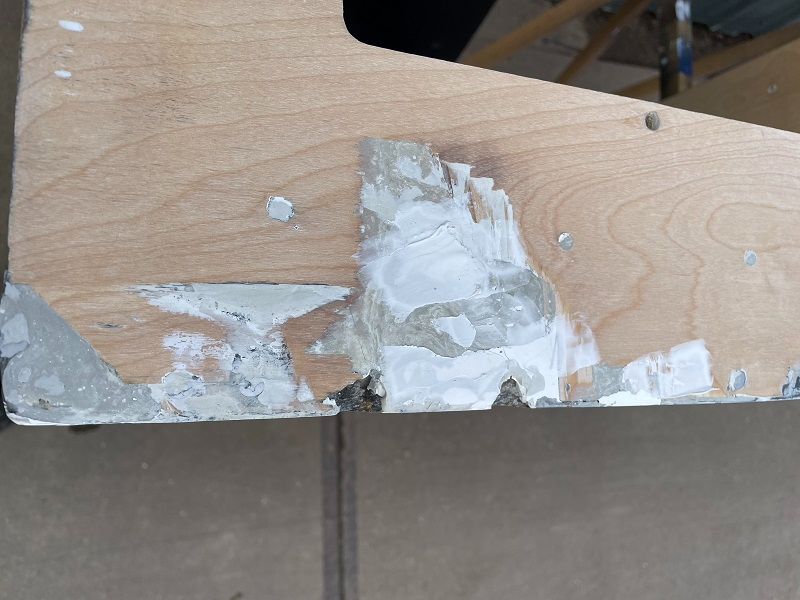

Opbouwen met 2K plamuur en weer schuren. Stap voor stap.

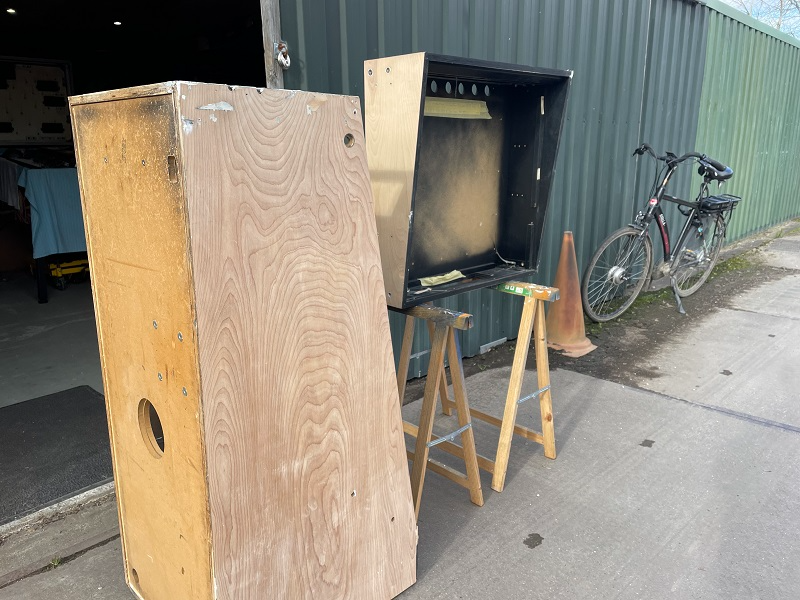

Zonnetje is droogtijd. Daarna alles goed geschuurd om vervolgens nog wat 2K plamuur op de voorkant te zetten.



Uiteindelijk was de voorkant en de rest uiteraard klaar om een zwarte laag te krijgen alvorens we de decals gaan aanbrengen.



Ron weer met zijn overbelichte foto's :-)

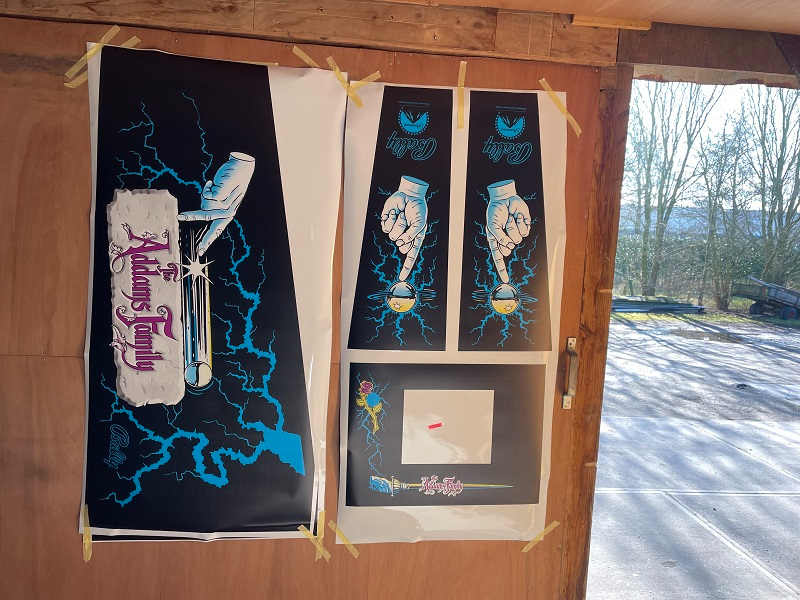

De decals hangen al klaar en zijn aardig rechtgetrokken. Tijd dus om ze te plakken.

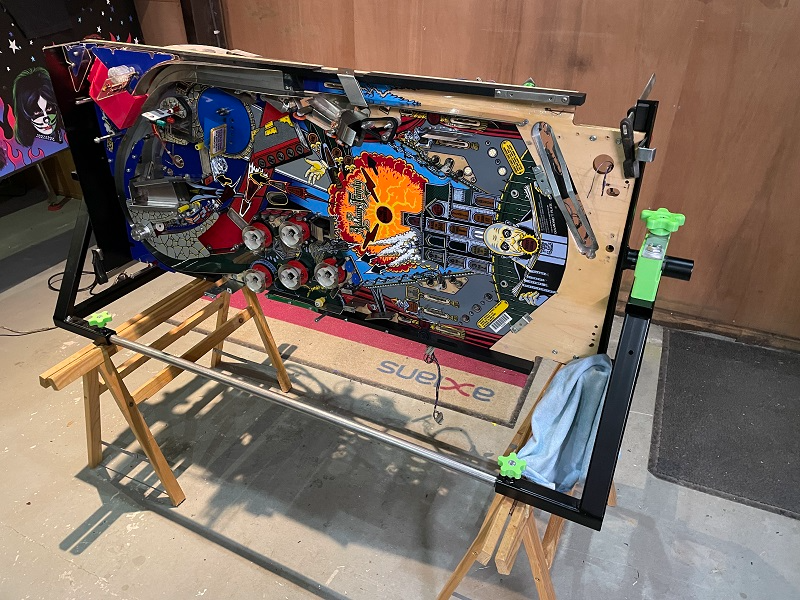

Alle decals weer strak op het cabinet dus we kunnen door met het opbouwen en straks inhangen van het nieuwe speelveld. Ideaal om nu de playfield tipper hiervoor te hebben. Dat scheelt gewoon veel tijd en is zeer gemakkelijk om beide zijde van het veld te bedienen.

De opbouw

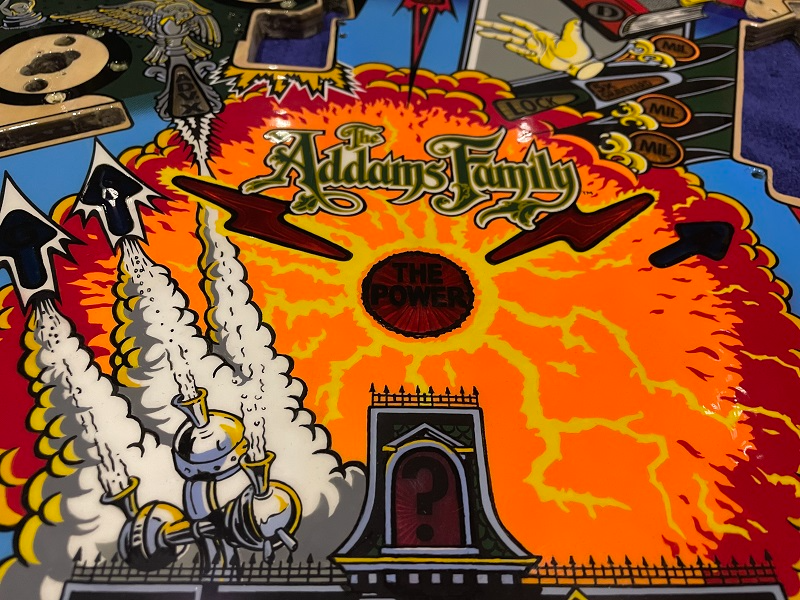

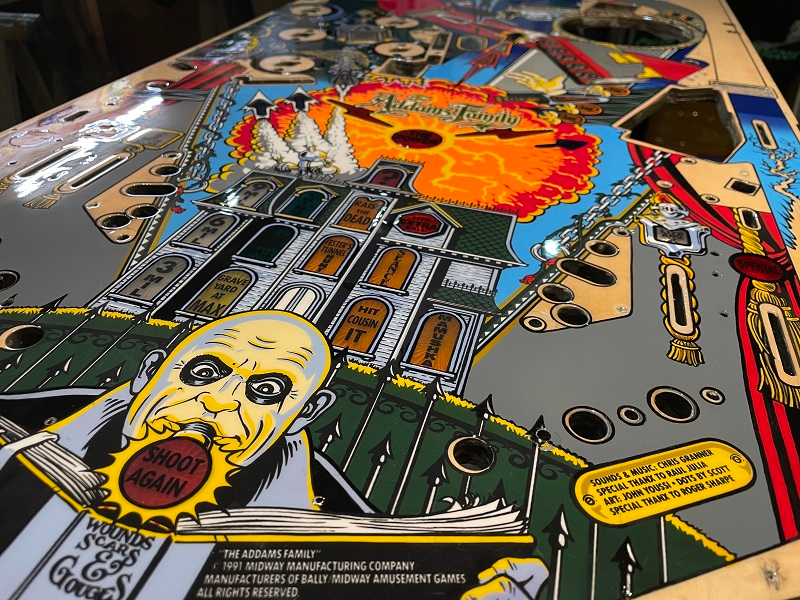

Met een mooi fris speelveld voor mijn neus kon ik zoals gezegd beginnen aan de opbouw.

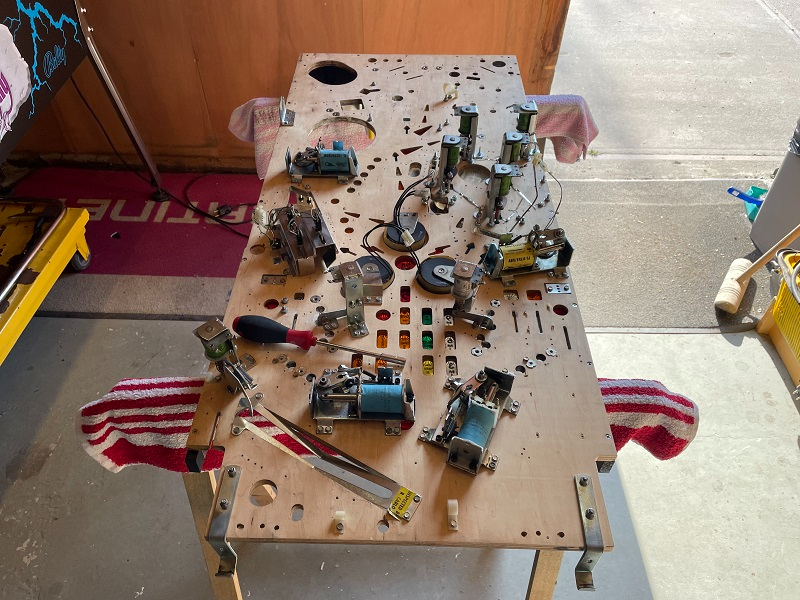

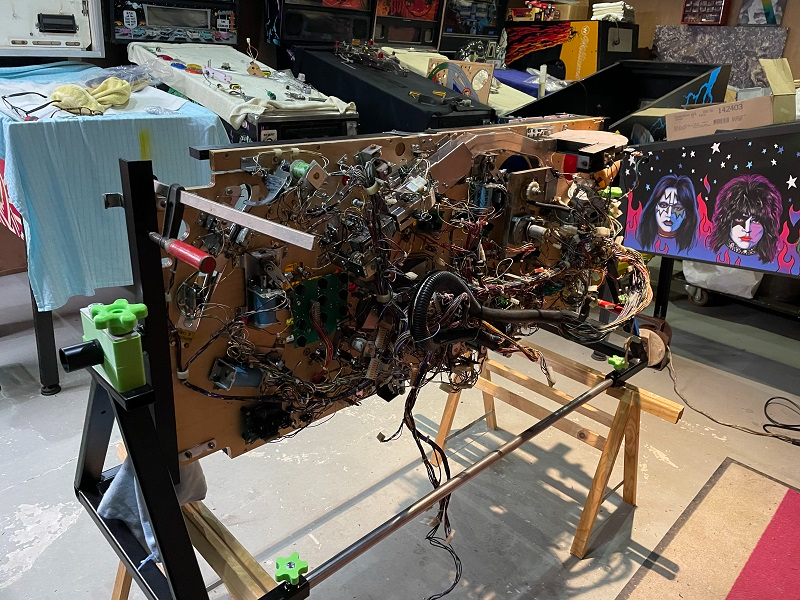

Toch maar beginnen met de onderkant en even op de schragen nog alvorens hem in de tipper te hangen.



Uiteraard alles weer in de ultrasoon voordat het erop geschroeft wordt.

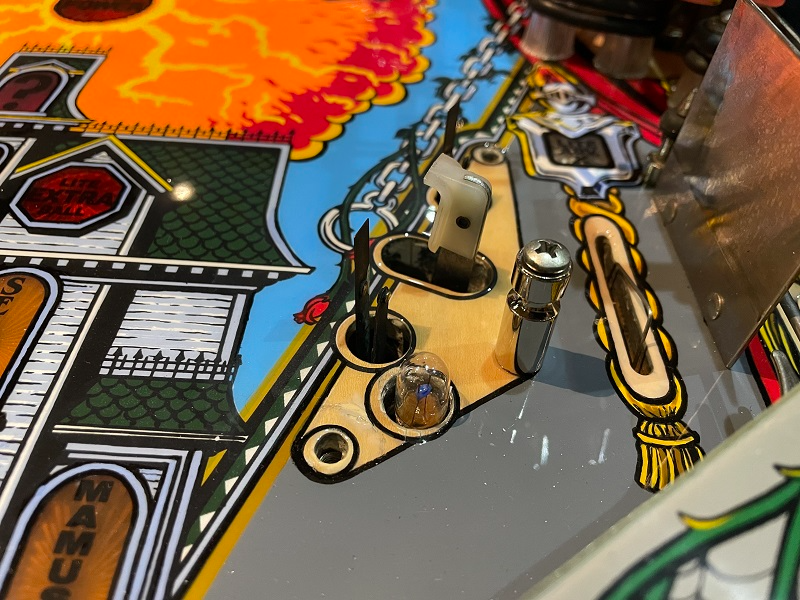

Tijd voor de bovenkant van het veld.

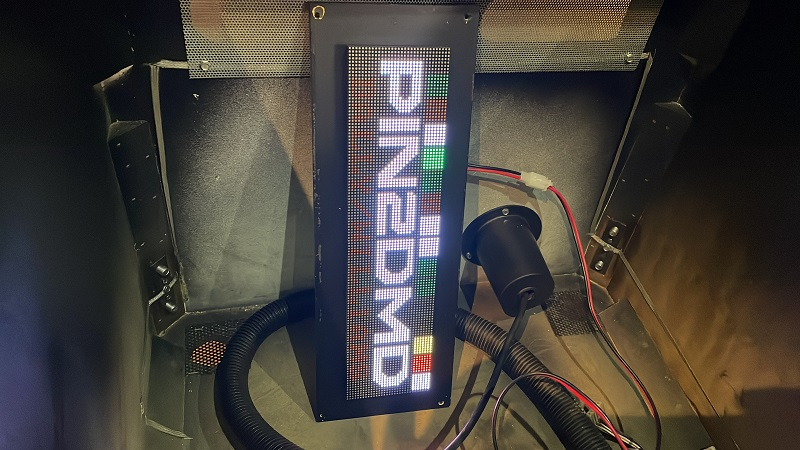

Tussendoor even het Pin2DMD testen.





Tijd voor inhanging in het cabinet.



Nog even de lockbar receiver gespoten (klusje tussendoor)

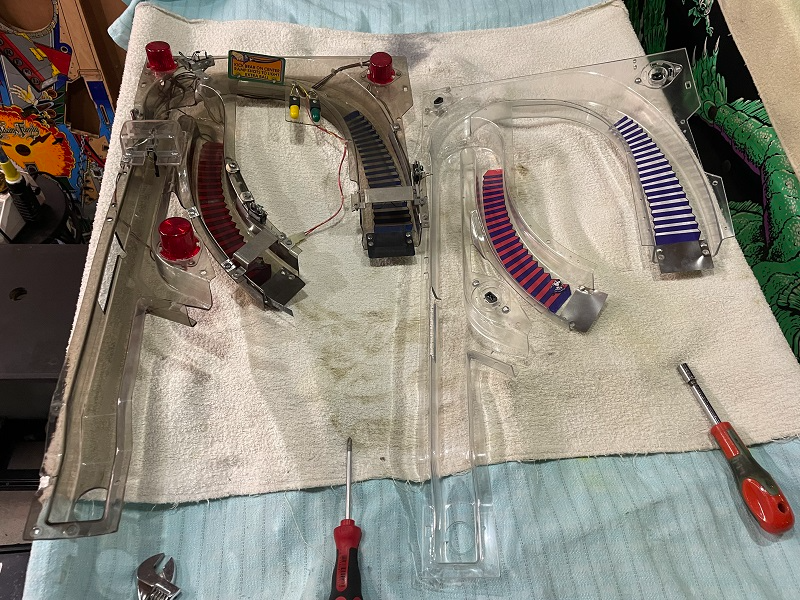

Ramp nog even wisselen met een nieuwe.

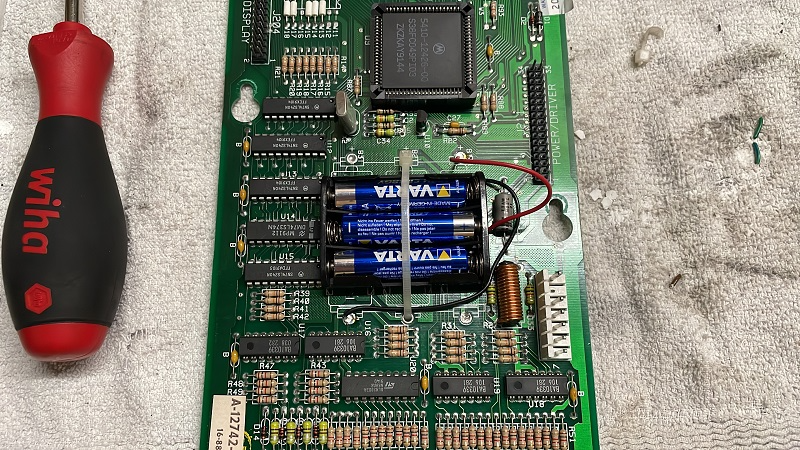

CPU board nog voorzien van een knoopcel.



Custom apron inbouwen en aansluiten.

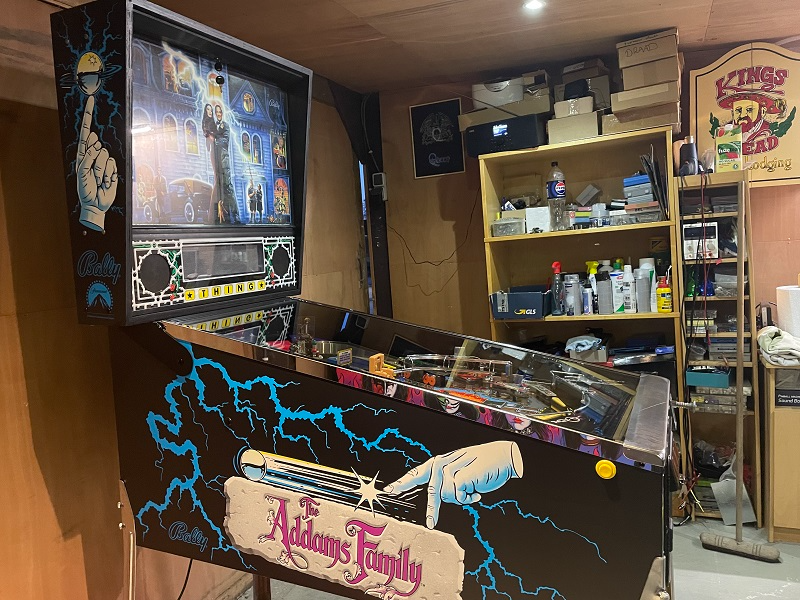

En uiteindelijk staat er weer een mooie TAF in de werkplaats klaar om opgehaald te worden. De lockbar zal door de eigenaar nog vervangen worden voor een chrome en de speelveldruit mag ook wel vervangen worden. :-)
Tot zover dit blog. Bedankt voor het volgen en hopelijk tot snel bij het volgende project.
